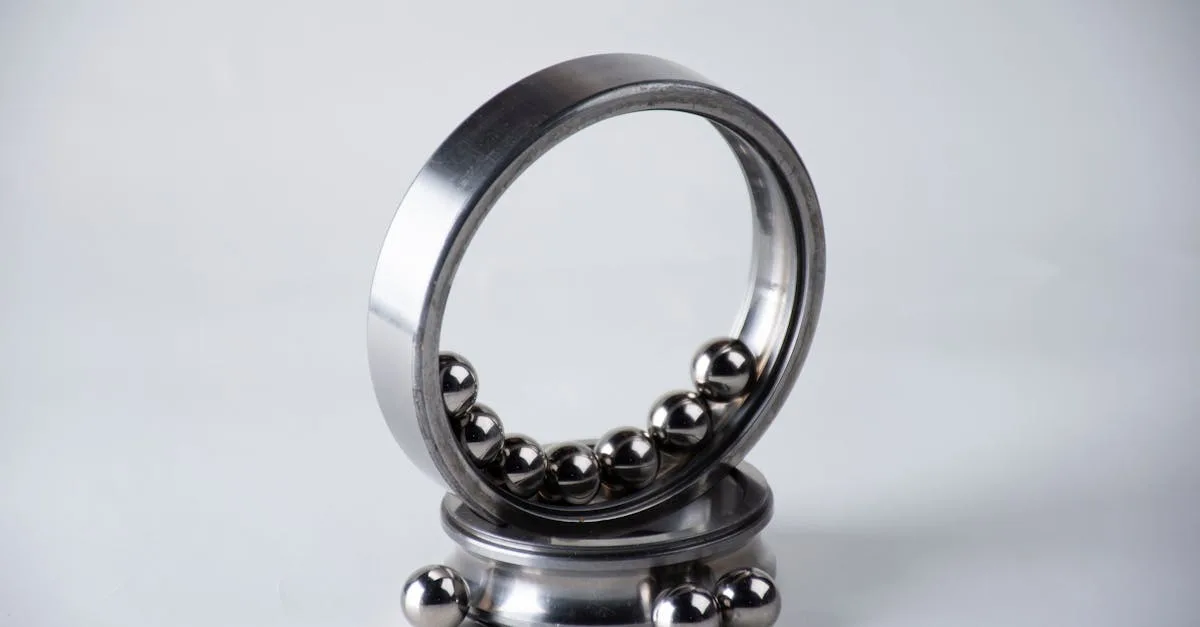

Как делают металлические шарики: производство стальных шаров для подшипников и мельниц
Металлические шарики производят в несколько этапов: из стальной проволоки штампуют заготовки в форме двойного конуса, затем их обкатывают до сферической формы, закаливают, шлифуют и полируют до финального размера с точностью до нескольких микрон. Конкретная технология зависит от назначения шарика: подшипниковые шары требуют наивысшей точности, мелющие шары для шаровых мельниц менее требовательны к геометрии.
Заготовка: холодная штамповка или ковка
Для подшипниковых шаров диаметром от 1 до 50 мм основным методом служит холодная объёмная штамповка. Стальная проволока нужного диаметра подаётся в автоматический пресс, где отрезается мерный отрезок. Два пуансона одновременно ударяют по торцам заготовки, придавая ей форму, напоминающую выпуклую линзу с экватором из облоя. Весь цикл занимает доли секунды, производительность одного пресса составляет 200–400 заготовок в минуту. Сталь для прецизионных шаров должна быть однородной по составу; типичная марка в российском производстве ШХ15 содержит около 1 процента углерода и 1,5 процента хрома, что обеспечивает высокую твёрдость после закалки. Крупные шары диаметром 60–125 мм, применяемые в горнодобывающих мельницах, изготавливают горячей ковкой или литьём с последующей прокаткой.
Обкатка и удаление облоя
После штамповки заготовка имеет выраженный экватор из излишка металла. Этот облой нужно убрать, одновременно придав детали правильную сферическую форму. Заготовки загружают в обкатные станы: между двумя чугунными дисками с фигурными канавками шары прокатываются под давлением, облой срезается, а форма постепенно приближается к шару. Процесс занимает несколько минут и повторяется в несколько проходов. Получившийся мягкий шар-полуфабрикат имеет отклонение от идеальной сферичности порядка 0,1–0,3 мм.
Термообработка: закалка и отпуск
Чтобы шары выдерживали контактные нагрузки в подшипниках, их закаливают. Партию шаров загружают в конвейерную печь, где при температуре 820–860 градусов Цельсия они выдерживаются в защитной атмосфере 20–40 минут. Затем шары резко охлаждают в масле или воде: структура стали перестраивается в мартенсит, твёрдость достигает 60–66 единиц по шкале Роквелла. После закалки обязательно проводят низкотемпературный отпуск при 150–170 градусах в течение 2–4 часов: это снимает внутренние напряжения и исключает риск самопроизвольного растрескивания, но сохраняет твёрдость.
Шлифовка и финишная обработка
Закалённые шары имеют окалину и незначительные деформации от теплового воздействия. Их загружают в барабанные шлифовальные станки, где абразивный инструмент снимает 0,1–0,3 мм материала, выравнивая геометрию. Финишное шлифование доводит диаметр до номинального с допуском, указанным в соответствующем стандарте. Например, шары класса точности G10 по ГОСТ 3722 имеют отклонение от сферичности не более 0,00025 мм, отклонение размера диаметра не более 0,0025 мм. После шлифовки следует полировка в барабанах с мелкодисперсным абразивом, шары приобретают зеркальный блеск и низкую шероховатость поверхности Ra 0,006–0,02 мкм.
Контроль качества и упаковка
Каждую партию шаров проверяют на соответствие размерам, твёрдости и сферичности. Автоматические сортировальные машины прогоняют шары через калиброванные отверстия, отбраковывая несоответствующие детали. Дополнительно выборочно проверяют внутреннюю структуру методом вихретоковой дефектоскопии, которая выявляет скрытые трещины и включения. Готовые шары упаковывают в ящики с консервационным маслом или полиэтиленовые пакеты с ингибитором коррозии. Точные подшипниковые шары используют в станках, авиационных агрегатах, медицинском оборудовании и автомобилях; грубые мелющие шары для горнообогатительных комбинатов упаковывают насыпью в биг-бэги.
