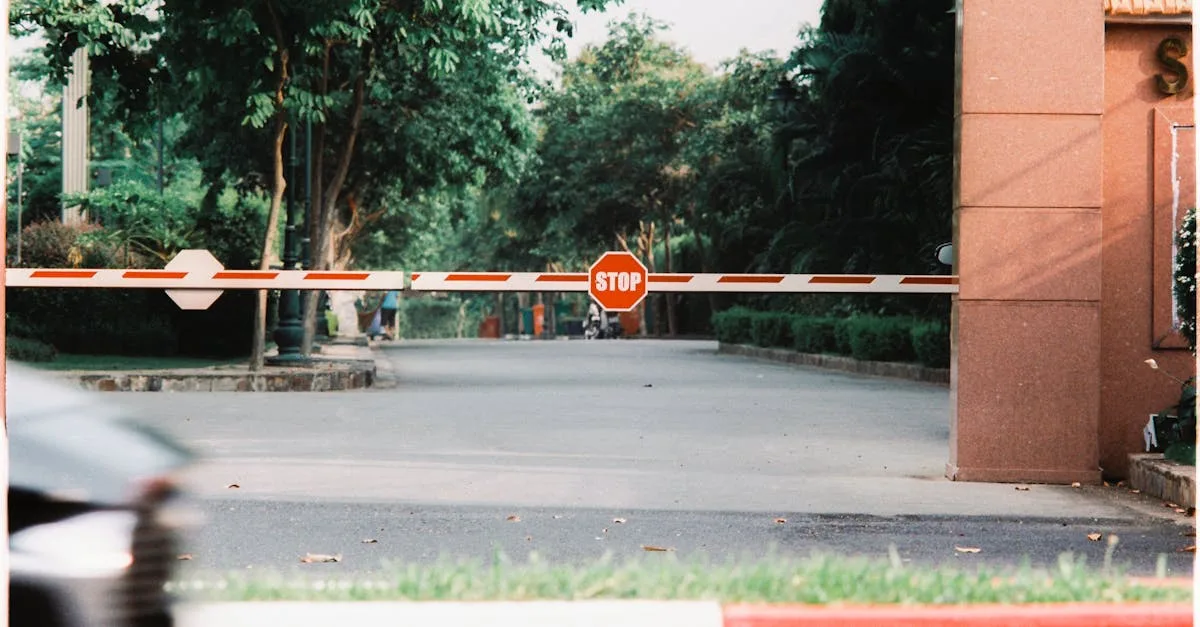

Как работает шлагбаум: устройство и принцип управления доступом
Шлагбаум работает по следующему принципу: электродвигатель или гидропривод вращает вал, к которому крепится стрела, а блок управления определяет момент и скорость подъёма и опускания по команде оператора, считывателя карт или системы распознавания номеров. Весь цикл открытия занимает от одной до четырёх секунд в зависимости от длины стрелы и мощности привода.
Механическая часть конструкции
Основа шлагбаума — корпус из листового металла, в котором расположены привод, редуктор и пружинный балансир. Редуктор снижает обороты двигателя и многократно увеличивает крутящий момент: типичный мотор мощностью 100 Вт через редуктор способен поднять стрелу длиной до шести метров.
Стрела изготавливается из алюминиевого профиля или стеклопластика. Алюминий прочнее, стеклопластик легче и не требует покраски. Длина стрелы подбирается под ширину проезда: короткие стрелы до трёх метров ставят в парковках, длинные до восьми метров применяют на железнодорожных переездах и предприятиях.
Пружинный балансир компенсирует вес стрелы, снижая нагрузку на привод. Правильно отрегулированный балансир позволяет поднять стрелу вручную в случае отключения электричества. Противовес на коротком плече стрелы дополнительно уравновешивает конструкцию и не даёт ей самопроизвольно падать при обесточивании.
Электропривод и логика управления
Большинство современных шлагбаумов оснащено электродвигателем постоянного тока или трёхфазным асинхронным двигателем. Блок управления получает команду на открытие и подаёт питание на двигатель нужной полярности: для подъёма и опускания стрелы ток меняет направление. Концевые выключатели в верхнем и нижнем положении стрелы отключают двигатель, когда стрела достигла крайней точки.
Плата управления обрабатывает сигналы от различных источников: кнопки поста охраны, считывателей карт доступа, детекторов петлевого типа и систем видеоаналитики. Приоритет команд настраивается: например, сигнал петлевого детектора о наличии автомобиля под стрелой блокирует команду на опускание и предотвращает удар по транспортному средству.
Резервное питание от аккумулятора обеспечивает работу шлагбаума при пропадании сети. Встроенный источник бесперебойного питания рассчитан на 50-100 циклов открытия-закрытия, чего достаточно для нескольких часов работы в режиме ограниченного трафика.
Системы идентификации
Считыватели бесконтактных карт форматов стандартной частоты устанавливаются на столбик рядом со шлагбаумом. Водитель подносит карту или брелок, считыватель передаёт идентификатор в контроллер доступа, тот проверяет базу данных и при совпадении отправляет команду открытия. Весь процесс занимает менее секунды.
Системы распознавания государственных регистрационных знаков становятся всё популярнее на парковках торговых центров и в жилых комплексах. Камера фиксирует номер въезжающего автомобиля, программа сравнивает его со списком разрешённых и автоматически открывает шлагбаум. Точность распознавания современных алгоритмов превышает 98 процентов при хорошем освещении.
Противоподъёмные устройства удерживают стрелу в закрытом положении при попытке её силового подъёма. Электромагнитный замок или механическая защёлка срабатывает автоматически после опускания стрелы и снимается только по команде блока управления.
Обслуживание и срок службы
Регламент технического обслуживания шлагбаума предусматривает проверку натяжения балансирных пружин, смазку редуктора и проверку состояния концевых выключателей раз в квартал. При интенсивной эксплуатации с числом циклов более 200 в сутки периодичность сокращают до ежемесячной.
Ресурс приводного механизма составляет от 1 до 5 миллионов циклов в зависимости от класса оборудования. Шлагбаумы начального уровня для дачных посёлков рассчитаны на 300-500 тысяч циклов, промышленные модели для интенсивных КПП выдерживают многолетнюю непрерывную эксплуатацию. Стрела при ударе автомобилем ломается в специальных местах, не повреждая механизм, и заменяется отдельно.
