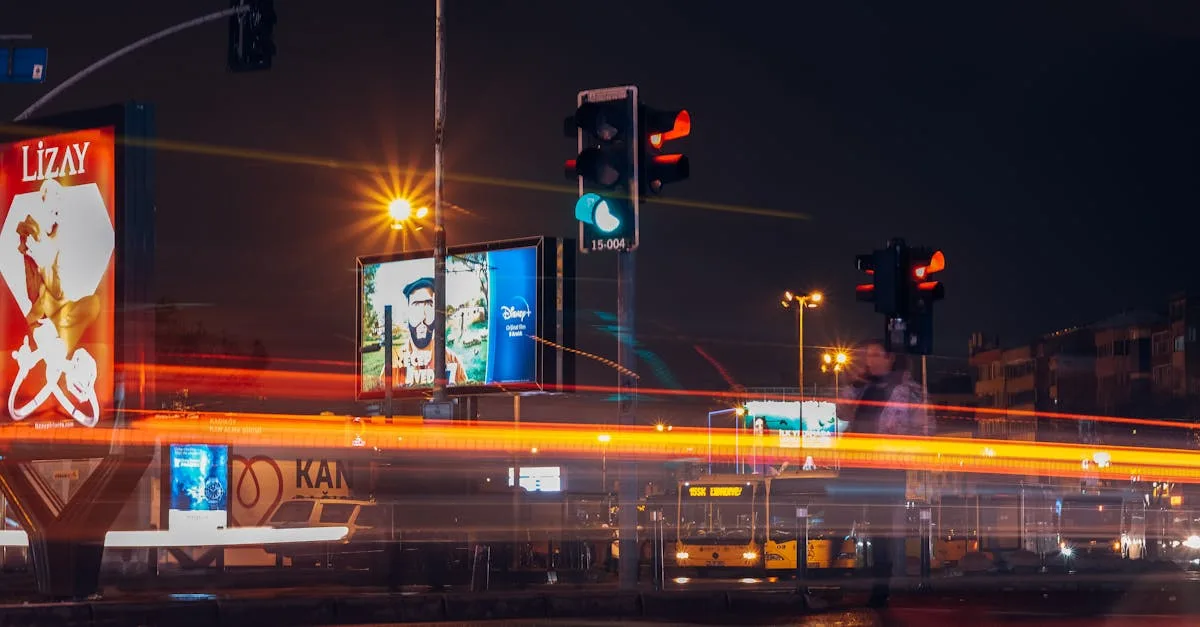

Как работает светофор: принцип управления дорожным движением

Светофор работает по простому принципу: встроенный электронный контроллер переключает сигналы в заданной последовательности, регулируя очерёдность движения транспортных потоков. В современных городских сетях светофоры связаны между собой и с центром управления движением, что позволяет координировать «зелёные волны» на целых магистралях.

Из чего состоит светофор

Конструкция светофора включает несколько ключевых элементов. Световые секции содержат светодиодные матрицы или галогенные лампы, закрытые цветными линзами. Красный, жёлтый и зелёный цвета выбраны неслучайно: красный виден на наибольшем расстоянии даже в тумане, зелёный хорошо различается при боковом освещении, жёлтый привлекает внимание в переходный момент.

Контроллер светофора располагается в металлическом шкафу у основания опоры. Это микропроцессорный блок, который хранит программы работы и управляет реле, подающими питание на нужные секции. Современные контроллеры поддерживают до 16 фаз движения и могут менять режим в зависимости от времени суток или дня недели.

Детекторы транспорта вмонтированы в дорожное полотно или закреплены на мачтах. Индуктивные петли под асфальтом фиксируют металл проезжающего автомобиля, изменяя электромагнитное поле катушки. Видеодетекторы анализируют картинку с камеры и подсчитывают машины в очереди. Данные с датчиков поступают на контроллер и корректируют длительность фаз.

Как переключаются сигналы

Простейший режим работы называется жёстким: контроллер переключает фазы строго по расписанию, например 60 секунд зелёного для главной дороги и 30 секунд для второстепенной. Такой режим ставят на малонагруженных перекрёстках.

Адаптивное управление учитывает реальный трафик. Если датчики показывают длинную очередь на одном направлении, контроллер удлиняет зелёную фазу на несколько секунд. В часы пик программа автоматически переключается на режим с увеличенным циклом.

Координированное управление объединяет несколько перекрёстков вдоль улицы в единую систему. Центральный сервер рассчитывает сдвиг фаз так, чтобы колонна машин, тронувшаяся с первого перекрёстка, везде попадала на зелёный. В Москве и Санкт-Петербурге такие «зелёные волны» настроены на скоростях 40, 60 и 80 км/ч в зависимости от участка.

Специальные режимы и безопасность

Пешеходная кнопка подаёт сигнал контроллеру о запросе перехода. Контроллер дожидается ближайшего удобного момента в цикле и включает пешеходный зелёный, добавляя несколько секунд к красной фазе для автомобилей. На оживлённых перекрёстках кнопки работают только в ночное время, когда поток транспорта невелик.

Приоритет для общественного транспорта реализуется через транспондеры. Трамвай или автобус, приближаясь к перекрёстку, посылает радиосигнал. Контроллер получает его и досрочно включает зелёный для нужного направления, не дожидаясь конца текущей фазы. Это позволяет выдержать расписание без изменения маршрута.

Жёлтое мигание означает выход из строя или ночной режим с отключённым управлением: водители в этом случае проезжают перекрёсток по правилам нерегулируемого пересечения. При полном отключении питания контроллер переходит на мигание в аварийном режиме автоматически.

Цифровизация светофорных сетей

Российские города активно переводят светофоры на удалённое управление. Диспетчер в центре организации дорожного движения видит на экране карту города с состоянием каждого перекрёстка в реальном времени. При аварии или перекрытии дороги он перепрограммирует цикл за несколько минут, не выезжая на место.

Связь между контроллером и центром обеспечивается по волоконно-оптическому кабелю или по мобильным сетям. Каждый контроллер фиксирует статистику: число переключений, продолжительность фаз, сбои питания. Эти данные помогают транспортным инженерам оптимизировать циклы и планировать реконструкцию перекрёстков.
