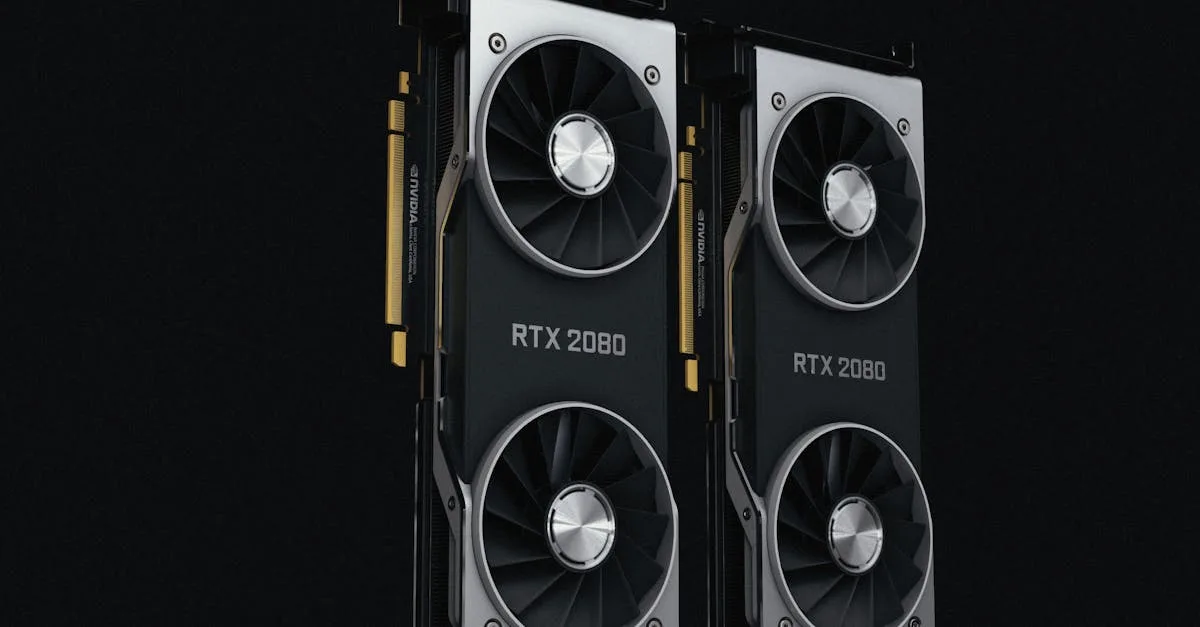

Как работает видеокарта: от геометрии до готового изображения на экране

Видеокарта, или графический процессор (GPU), специализируется на параллельных математических вычислениях, необходимых для построения изображения. В отличие от центрального процессора с несколькими мощными ядрами, GPU содержит тысячи небольших вычислительных ядер, работающих одновременно. Это позволяет за один кадр обработать миллионы пикселей и полигонов параллельно, что и обеспечивает плавную анимацию.

Конвейер рендеринга: от полигонов к пикселям

Работа видеокарты описывается как графический конвейер. На входе трёхмерная сцена, описанная вершинами и треугольниками (полигонами). Сначала вершинный шейдер обрабатывает каждую точку: применяет матрицы трансформации, переводя координаты из пространства сцены в экранные координаты.

Затем растеризатор определяет, какие пиксели экрана покрывает каждый треугольник. Пиксельный (фрагментный) шейдер запускается для каждого такого пикселя и вычисляет его цвет с учётом текстур, освещения, теней, отражений и других эффектов. Наконец, результат записывается в буфер кадра — область видеопамяти, содержимое которой отображается на мониторе. Современные видеокарты способны формировать сотни кадров в секунду при разрешении 1920 на 1080 пикселей.

Видеопамять и её роль

Все текстуры, буферы вершин и промежуточные результаты расчётов хранятся в видеопамяти (VRAM). Она физически расположена на плате видеокарты и подключена к GPU по широкой шине: современные модули GDDR6X обеспечивают пропускную способность свыше 500 гигабайт в секунду. Объём VRAM определяет, насколько детализированные текстуры и сколько объектов сцены можно удержать в быстром доступе без обращения к медленной системной памяти.

При нехватке видеопамяти система начинает выгружать данные в оперативную память и обратно, что резко снижает производительность. Поэтому при работе с разрешениями 4К или с профессиональными 3D-сценами объём VRAM становится критичным параметром.

Трассировка лучей и аппаратное ускорение

Классический метод построения освещения основан на растеризации с приближёнными моделями теней и отражений. Более реалистичный, но вычислительно дорогой способ — трассировка лучей: для каждого пикселя просчитывается путь световых лучей в сцене с учётом всех отражений и преломлений.

Современные GPU имеют специализированные блоки для ускорения трассировки лучей (RT-ядра), которые значительно быстрее выполняют тест пересечения луча с геометрией, чем универсальные вычислительные ядра. Это позволяет рассчитывать физически корректные тени и отражения в реальном времени, хотя нагрузка на видеокарту при этом существенно возрастает.

GPU за пределами графики

Архитектура GPU с тысячами параллельных ядер оказалась исключительно востребованной за пределами визуализации. Обучение нейросетей, научные расчёты в области физики и химии, видеокодирование, криптографические операции: все эти задачи хорошо поддаются распараллеливанию.

Производители выпускают специализированные версии GPU для вычислений. Такие ускорители могут не иметь видеовыходов, но оснащаются увеличенным объёмом памяти и поддержкой операций с числами двойной точности, необходимых в научных расчётах. В российских вычислительных центрах и исследовательских учреждениях графические ускорители используются для задач моделирования климата, анализа молекулярной динамики, обработки медицинских изображений.

Интегрированная и дискретная графика

Помимо отдельных (дискретных) видеокарт существует интегрированная графика, встроенная в процессор или системную логику. Она не имеет собственной видеопамяти и использует часть оперативной, что ограничивает производительность, зато потребляет значительно меньше энергии. Для большинства офисных задач, просмотра видео и повседневного использования интегрированной графики достаточно. Для профессиональной работы с 3D или обработки видео в высоком разрешении необходима дискретная видеокарта с выделенной VRAM.
