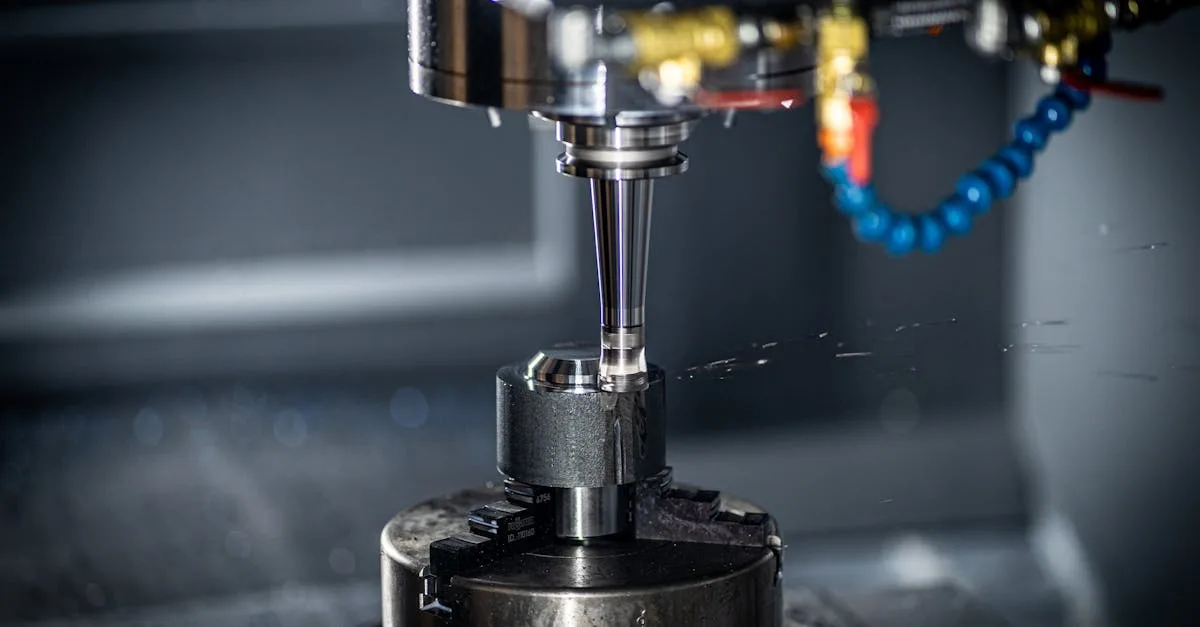

Как работает ЧПУ станок: от G-кода до готовой детали
ЧПУ станок (станок с числовым программным управлением) обрабатывает заготовку по заранее написанной программе: контроллер читает команды, преобразует их в сигналы для двигателей и перемещает инструмент по заданной траектории с точностью до 0,001 мм. Этот принцип одинаков для фрезерных, токарных, лазерных и других типов оборудования.
Программа и G-код
Основа управления станком — G-код, стандартизированный язык числового программирования. Каждая строка кода содержит инструкцию: куда переместиться (координаты X, Y, Z), с какой скоростью, какой инструмент использовать. Например, команда G01 задаёт линейное перемещение с заданной подачей, G02 и G03 — дуговое движение по часовой и против часовой стрелки. Программу пишет технолог вручную или автоматически формирует CAM-система (компьютерное производство) на основе 3D-модели детали. Российские производственные предприятия чаще используют CAM-пакеты SprutCAM или Mastercam, адаптированные под отечественное оборудование.
Контроллер и приводы
Контроллер (ЧПУ-блок) читает программу и переводит координатные команды в электрические импульсы для приводов осей. Современные контроллеры интерполируют движение сразу по нескольким осям одновременно: чтобы фреза прошла по дуге, осям X и Y нужно двигаться согласованно, меняя скорость каждые миллисекунды. Шаговые двигатели или серводвигатели вращают ходовые винты, которые преобразуют вращение в линейное перемещение стола или шпинделя. Серводвигатели точнее: встроенный энкодер постоянно отправляет контроллеру информацию о фактическом положении, и система тут же компенсирует отклонение.
Обработка материала
Шпиндель вращает инструмент с частотой от 1000 до 30 000 оборотов в минуту в зависимости от материала и операции. При фрезеровании стали оптимальная скорость резания составляет около 100–200 м/мин, алюминий допускает 500–1000 м/мин. Стол со стандартными Т-образными пазами или вакуумным столом удерживает заготовку неподвижно. Система подачи охлаждающей жидкости отводит тепло из зоны резания: без охлаждения инструмент перегревается и теряет стойкость в несколько раз быстрее. Датчики контролируют усилие резания и при превышении допустимого значения автоматически снижают подачу.
Контроль качества и обратная связь
После обработки деталь проверяют измерительным щупом прямо на столе станка или на координатно-измерительной машине. Современные пятиосевые обрабатывающие центры за один установ изготавливают детали сложной формы, которые раньше требовали нескольких перестановок и ручной доработки. Это сокращает цикл производства и уменьшает накопленную погрешность от каждой переустановки заготовки. В российском машиностроении парк ЧПУ-оборудования насчитывает сотни тысяч единиц, и доля станков отечественного производства постепенно растёт.
