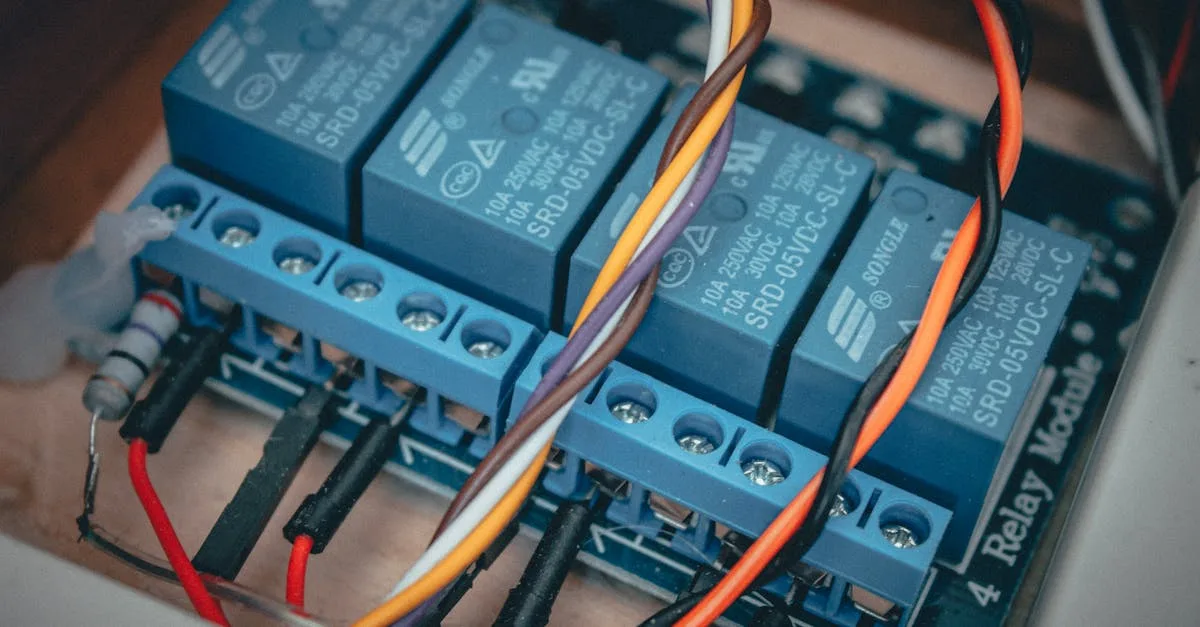

Как работает электромагнитное реле: принцип действия по этапам
Электромагнитное реле — это коммутационный прибор, в котором слабый управляющий ток через катушку создаёт магнитное поле, а оно механически замыкает или размыкает силовые контакты. Благодаря этому микроконтроллер с током управления 5–20 мА способен включать цепи с токами в десятки ампер. Реле является основой промышленной автоматики и бытовых схем защиты уже более 180 лет.
Этап 1: подача управляющего сигнала на катушку
Катушка реле намотана медным проводом на ферромагнитный сердечник. Когда на её выводы подаётся напряжение (типовые значения: 5 В, 12 В, 24 В постоянного тока), по обмотке протекает ток. Согласно закону Ампера, ток в проводнике порождает магнитное поле. Поле концентрируется в сердечнике и создаёт электромагнит. Количество витков и сечение провода подбираются так, чтобы потребляемый ток был минимальным при достаточной тяге. Современные малогабаритные реле потребляют от 70 до 400 мА при питании 12 вольт.
Этап 2: притяжение якоря
Рядом с сердечником расположен подвижный якорь из мягкого железа, удерживаемый возвратной пружиной. Когда магнитное поле достигает порогового значения, сила притяжения преодолевает усилие пружины и якорь притягивается к сердечнику. Это механическое движение передаётся на контактную группу. Минимальное напряжение, при котором якорь надёжно притягивается, называют напряжением срабатывания. Для большинства реле оно составляет 70–80% от номинального. Напряжение отпускания, при котором пружина возвращает якорь, ниже напряжения срабатывания на 10–30%.
Этап 3: переключение контактов
Контактная группа реле может быть нормально разомкнутой (НР), нормально замкнутой (НЗ) или переключающей (на схемах обозначается как CO, change over). В исходном состоянии НР-контакт разомкнут, при срабатывании замыкается. НЗ-контакт, наоборот, разомкнётся при подаче управляющего напряжения. Переключающий контакт содержит общий вывод и два рабочих, что позволяет коммутировать две независимые цепи. Контакты реле рассчитаны на токи от 1 до 30 А при напряжении до 250 В переменного тока или 30 В постоянного. Материал контактов важен: серебро с добавками кадмия или никеля выдерживает больше циклов коммутации.
Этап 4: размыкание при снятии сигнала
Когда управляющее напряжение снимается, ток в катушке прекращается, магнитное поле исчезает, и возвратная пружина отводит якорь в исходное положение. Контакты возвращаются в штатное состояние. Здесь важно учитывать выброс обратной ЭДС: при обрыве тока в катушке индуктивность создаёт кратковременный импульс напряжения, достигающий нескольких сотен вольт, который способен повредить управляющую схему. Для гашения выброса параллельно катушке устанавливают защитный диод (для цепей постоянного тока) или варистор (для переменного). Эта деталь обязательна при управлении реле от микроконтроллера или транзистора.
Применение реле в промышленности и быту
Промежуточные реле серии РЭП-18 и РПУ применяются в отечественных шкафах управления станками и конвейерами. Реле времени задают паузы в технологических циклах. В системах «умного дома» твердотельные реле (без механических частей) управляют освещением и климатом бесшумно и с ресурсом до 100 миллионов переключений против 100 тысяч у электромеханических аналогов. В автомобилях реле защищают цепи вентилятора, стартера и фар от перегрузки по управляющей линии.
