Как работает гравировальный станок: принцип действия по этапам
Гравировальный станок это оборудование, которое наносит изображения, надписи или орнаменты на поверхность заготовки, последовательно снимая материал в заданных точках. В зависимости от типа рабочего инструмента станки делятся на механические (фрезерные), лазерные и алмазно-гравировальные. Все три группы объединяет один принцип: управляющая программа задаёт траекторию движения инструмента, а сам инструмент удаляет или изменяет верхний слой материала строго по этой траектории.
Подготовка: от эскиза до управляющей программы
Работа начинается с создания или загрузки векторного изображения в специализированное программное обеспечение: например, ArtCAM, Mach3 или отечественный комплекс программ для станков с ЧПУ. Оператор задаёт глубину реза, шаг прохода и скорость подачи инструмента. На выходе программа формирует G-код: последовательность числовых команд, которую считывает контроллер станка. Точность G-кода напрямую определяет качество итогового рисунка: даже небольшая ошибка в позиционировании даёт заметный дефект на металле или дереве.
Механика: как движется инструмент
Координатный стол станка перемещает заготовку или рабочую головку по трём осям: X, Y и Z. Шаговые или серводвигатели отвечают за точность позиционирования: у современных промышленных станков она составляет 0,01 мм и меньше. В механических фрезерных моделях шпиндель вращает твёрдосплавную фрезу с частотой 8 000–24 000 оборотов в минуту. Фреза входит в поверхность и выбирает канавку заданной ширины и глубины. Для мягких материалов: дерева, пластика, алюминия: достаточно скоростей на нижней границе диапазона; для стали и латуни шпиндель разгоняют до максимума и снижают подачу.
Лазерная гравировка: бесконтактный метод

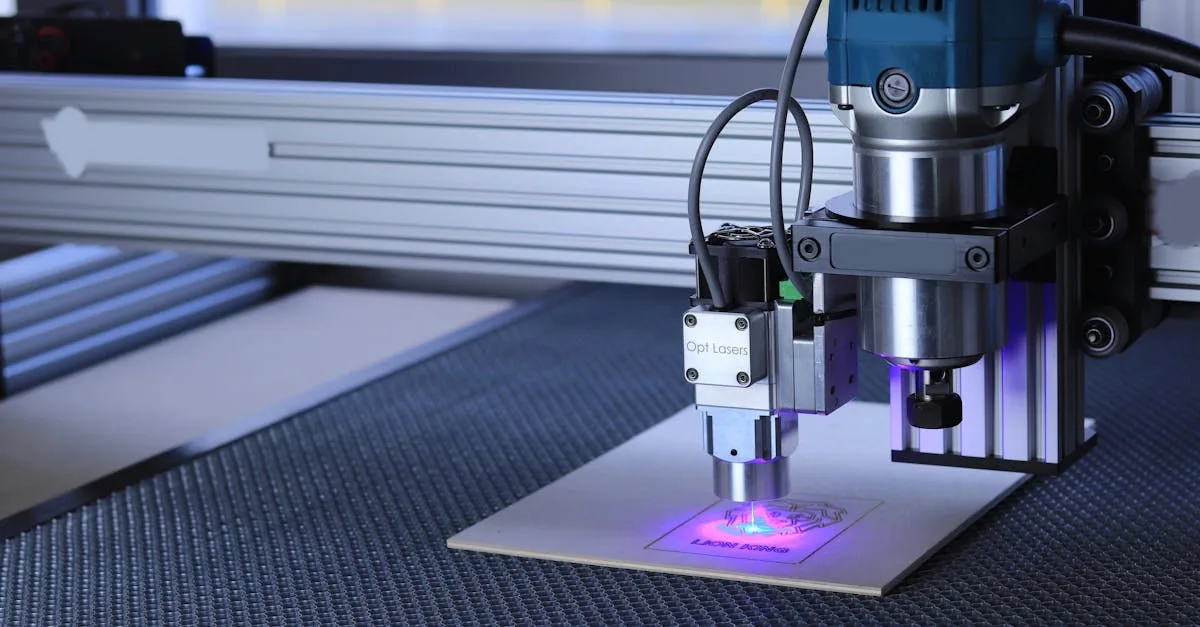

В лазерных станках рабочий инструмент не касается поверхности. Сфокусированный луч CO2- или волоконного лазера разогревает точку материала до температуры испарения или окисления. При обработке металлов луч создаёт оксидный слой, который меняет цвет поверхности; при работе по дереву или коже материал выжигается. Мощность лазера варьируется от 20 до 150 Вт для настольных моделей и выше: для промышленных. Скорость перемещения луча может достигать нескольких метров в секунду, что делает лазерную гравировку значительно быстрее механической при обработке плоских поверхностей.
Сферы применения и особенности выбора станка
В производственной практике гравировальные станки используют для маркировки металлических деталей, изготовления штампов и пресс-форм, нанесения серийных номеров на оборудование. В сувенирной и рекламной отраслях: для персонализации кубков, наград, корпоративных подарков. Небольшие российские производители нередко выбирают отечественные станки серии Carver или KW: они дешевле в обслуживании и имеют русскоязычную документацию. При выборе оборудования ключевые параметры: размер рабочего поля, допустимые материалы, мощность шпинделя или лазера и тип системы управления. Для мелкосерийного производства достаточно настольной модели с полем 600х900 мм; крупные заказы требуют промышленного станка с полем от 1500х3000 мм.
