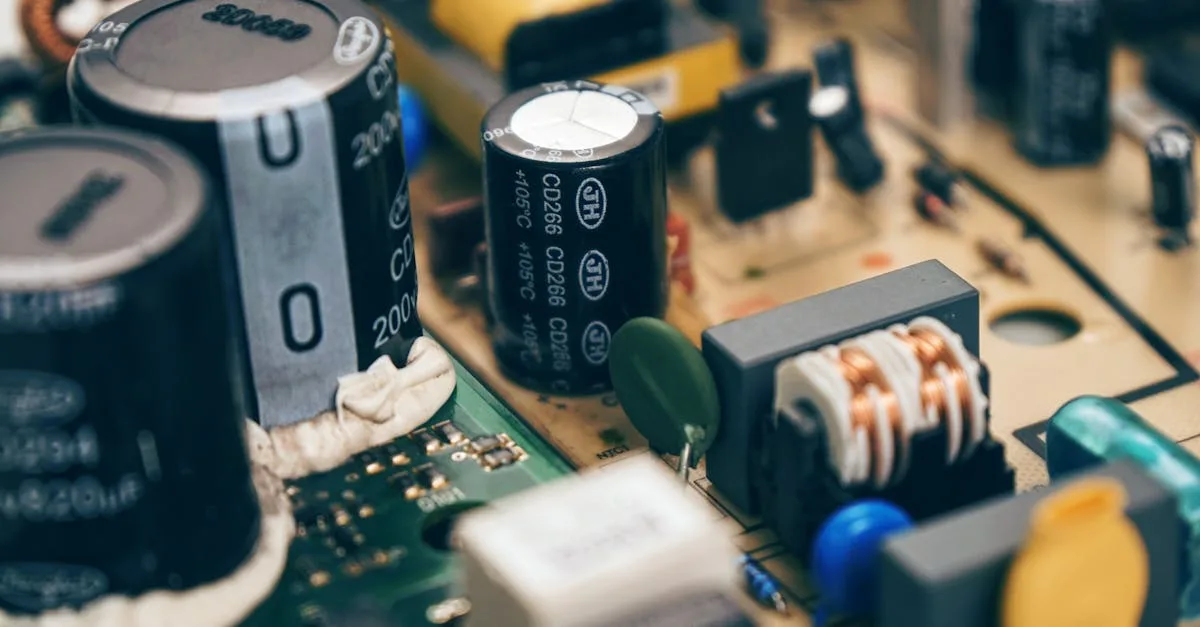

Как работает конденсатор: принцип действия и применение в электронике
Конденсатор это пассивный электронный компонент, который накапливает электрический заряд и отдаёт его при необходимости. В основе работы лежит простой принцип: два проводника разделены изолирующим слоем, диэлектриком, и при подаче напряжения между ними создаётся электрическое поле, в котором запасается энергия. Именно поэтому конденсатор используют там, где нужно сгладить пульсации тока, задержать сигнал или накопить энергию для короткого выброса.
Устройство конденсатора
Любой конденсатор состоит из двух обкладок (пластин) из проводящего материала и диэлектрика между ними. В качестве обкладок чаще всего применяют алюминиевую фольгу, а диэлектриком служит бумага, полимерная плёнка, оксидная плёнка на металле или воздух. Ключевая характеристика конденсатора: ёмкость, измеряемая в фарадах (Ф). На практике используют дольные единицы: микрофарады (мкФ), нанофарады (нФ) и пикофарады (пФ). Ёмкость зависит от площади обкладок, расстояния между ними и свойств диэлектрика. Чем больше площадь и чем тоньше диэлектрик, тем выше ёмкость.
Как конденсатор заряжается и разряжается
При подключении к источнику напряжения на одну обкладку поступают электроны, она приобретает отрицательный заряд. Одновременно с другой обкладки электроны уходят в цепь, и та становится положительной. Между обкладками возникает электрическое поле, которое удерживает заряд. Этот процесс продолжается до тех пор, пока напряжение на конденсаторе не сравняется с напряжением источника. Скорость зарядки определяется постоянной времени RC, где R: сопротивление цепи, C: ёмкость конденсатора. При отключении источника заряд сохраняется, а при подключении нагрузки конденсатор отдаёт накопленную энергию. Чем меньше ёмкость, тем быстрее происходит разряд.
Разновидности конденсаторов
Электролитические конденсаторы имеют большую ёмкость (от 1 мкФ до нескольких фарад) и применяются в блоках питания. Плёночные конденсаторы используются в звуковой технике: они не вносят нелинейных искажений. Керамические конденсаторы малы по размеру и устанавливаются в высокочастотных цепях смартфонов, компьютерных плат и радиоустройств. Суперконденсаторы (ионисторы) способны накапливать энергию, сопоставимую с небольшими аккумуляторами, и применяются в системах рекуперации энергии на электробусах и трамваях. В российской промышленности электролитические конденсаторы серии К50 и К53 остаются стандартом для силовой электроники.
Где применяется конденсатор
В блоках питания конденсаторы сглаживают пульсации выпрямленного тока: после диодного моста напряжение неоднородно, и именно конденсатор выравнивает его до постоянного уровня. В фильтрах звуковой частоты конденсатор в паре с резистором или катушкой индуктивности пропускает или задерживает определённые частоты, формируя тембр звука. В пусковых устройствах электродвигателей пусковой конденсатор создаёт сдвиг фазы, необходимый для запуска однофазного двигателя: без него двигатель не развивает пускового момента. В фотовспышках конденсатор заряжается до 300–400 вольт, а затем за доли миллисекунды отдаёт накопленную энергию ксеноновой лампе, создавая яркий импульс света. Принцип во всех случаях один: накопить и быстро отдать.
