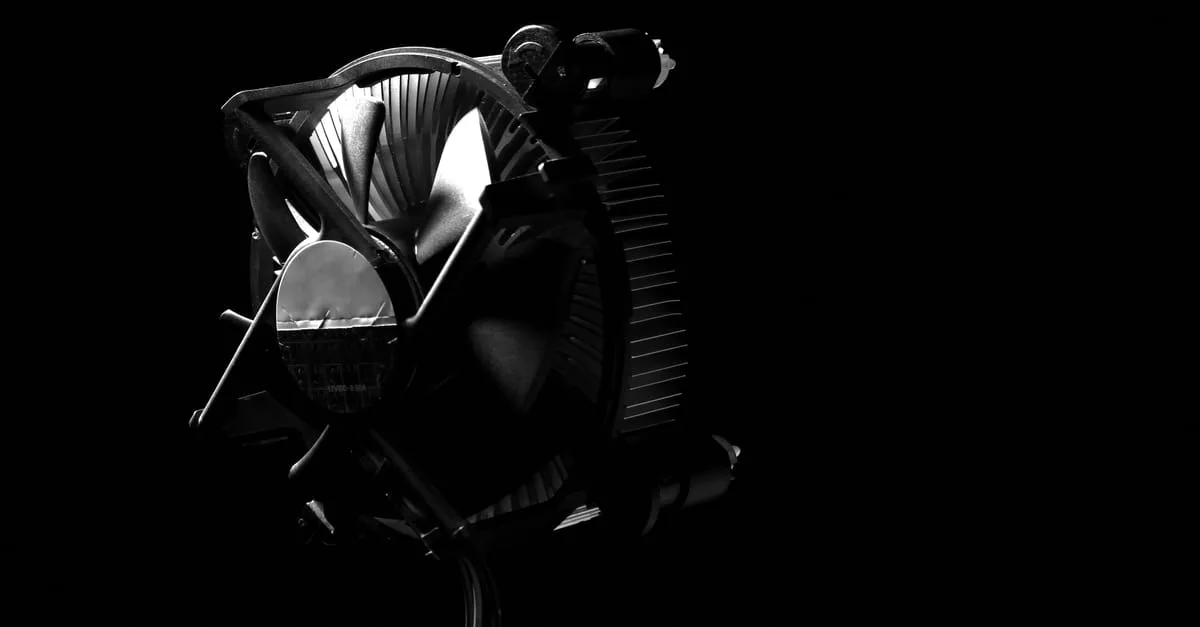

Как работает кулер процессора: принцип охлаждения и устройство системы
Как работает кулер процессора: один из ключевых вопросов для тех, кто собирает или обслуживает компьютер. Кулер принимает тепло непосредственно с крышки процессора, передаёт его по металлическим каналам к пластинчатому радиатору и рассеивает в окружающий воздух вентилятором. Без этого устройства современный процессор перегреется за секунды: при полной нагрузке чип может выделять от 65 до 250 Вт теплового потока.
Контактная площадка и теплопроводящая паста
В основании кулера расположена медная или алюминиевая пластина, которая прижимается к крышке процессора. Между ними наносят термопасту: пластичный состав с теплопроводностью от 1 до 14 Вт/(м·К) в зависимости от состава. Паста заполняет микроскопические неровности поверхностей и устраняет воздушные зазоры: воздух проводит тепло примерно в 200 раз хуже, чем медь. Именно поэтому нанесение правильного количества пасты принципиально: избыток не улучшает теплоотвод, а слой толщиной более 0,2 мм начинает играть роль изолятора.
Тепловые трубки: сердце современного кулера
Большинство кулеров для настольных процессоров используют тепловые трубки: запаянные медные трубки диаметром 6–8 мм, частично заполненные рабочей жидкостью (чаще всего дистиллированной водой или этанолом при низком давлении). Принцип действия основан на фазовом переходе: у горячего основания жидкость испаряется, пар поднимается к холодному радиатору, конденсируется там и стекает обратно по капиллярному фитилю на внутренней стенке. Этот цикл повторяется непрерывно. Теплопроводность тепловой трубки в несколько сотен раз превышает теплопроводность монолитной медной палки того же диаметра, что позволяет переносить тепло быстро и равномерно.
Радиатор и воздушный поток
Тепловые трубки пронизывают стопку алюминиевых пластин-рёбер толщиной 0,3–0,5 мм. Общая площадь поверхности такого радиатора достигает 3000–6000 кв. см: именно большая площадь обеспечивает эффективную передачу тепла воздуху. Вентилятор диаметром 92, 120 или 140 мм прогоняет воздух через этот лабиринт со скоростью 500–2000 оборотов в минуту. Скорость вращения регулирует материнская плата по сигналу PWM (широтно-импульсная модуляция): при низкой нагрузке вентилятор замедляется до почти бесшумного режима, при нагреве ускоряется. Шум типичного кулера для настольного ПК составляет 20–40 дБ в зависимости от нагрузки.
Виды кулеров и их применение
Башенные кулеры с боковым обдувом считаются наиболее эффективными для настольных систем: тепловые трубки расположены вертикально, а воздух проходит сквозь рёбра горизонтально, совпадая с естественной конвекцией в корпусе. Низкопрофильные кулеры высотой до 40 мм применяют в компактных корпусах типа Mini-ITX. Боксовые кулеры, которые нередко поставляются в комплекте с процессором, имеют более скромные характеристики и рассчитаны на работу в пределах теплового пакета без разгона. Для сборок с разгоном или мощными чипами тепловыделением выше 125 Вт рекомендуют кулеры с тремя и более тепловыми трубками или системы жидкостного охлаждения. На российском рынке широко представлены кулеры с типоразмером под сокеты AM4, AM5 и LGA1700 это наиболее распространённые платформы для настольных сборок.
