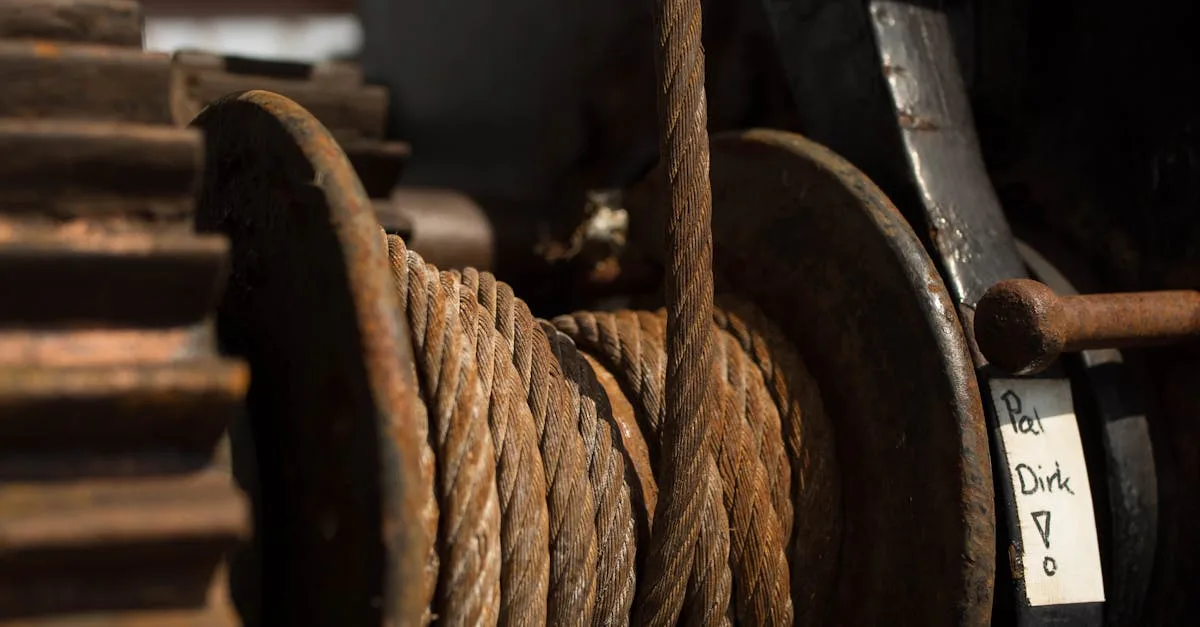

Как работает лебёдка: устройство и принцип тяги
Лебёдка — это механизм для перемещения, подъёма или удержания груза с помощью троса, цепи или каната. Принцип работы основан на наматывании гибкого тягового элемента на барабан при вращении привода. Лебёдки применяются в строительстве, горнодобывающей промышленности, на судах, буровых установках и в автомобильном деле.
Из чего состоит лебёдка
Основа конструкции — стальной барабан с желобчатой или гладкой поверхностью, на который наматывается трос. Привод барабана может быть ручным (через рукоятку и вал), электрическим (через электродвигатель и редуктор) или гидравлическим (через гидромотор). Редуктор снижает частоту вращения и увеличивает крутящий момент: при передаточном числе 30:1 момент на барабане в 30 раз больше момента на двигателе. Тормоз (ленточный, дисковый или самотормозящий червячный редуктор) удерживает нагрузку при выключенном приводе. Рама или корпус крепит все элементы к основанию и воспринимает нагрузки от тяги.
Этапы работы при подъёме груза
Свободный конец троса зацепляется за груз или крюк. При включении привода барабан начинает вращаться. Трос последовательно наматывается витками на барабан, укладываясь в канавки или слоями. Диаметр намотки постепенно растёт, поэтому скорость тяги увеличивается по мере подъёма, а тяговое усилие соответственно снижается. Именно поэтому паспортное тяговое усилие указывается для первого слоя намотки, когда плечо рычага наименьшее. Тормозная система автоматически фиксирует барабан при снятии нагрузки с привода.
Типы лебёдок и их характеристики
Электрические лебёдки грузоподъёмностью 200–5000 кг широко применяются на строительных площадках для подачи материалов и на складах. Автомобильные лебёдки с тяговым усилием 3 000–9 000 кг устанавливаются на внедорожники для самовытаскивания: их приводит электродвигатель мощностью 1–4 кВт с питанием от аккумулятора. Ручные рычажные лебёдки используют для натяжки проводов, тросов и кабелей. Промышленные канатные лебёдки с тяговым усилием до нескольких сотен тонн работают на буровых и горнодобывающих предприятиях. В российском судостроении якорно-швартовные лебёдки обеспечивают постановку судов у причала.
Ключевые параметры при выборе
При выборе лебёдки учитывают тяговое усилие на первом слое намотки, канатоёмкость барабана (длина и диаметр троса), скорость тяги и тип привода. Для строительства оптимальны электрические модели с однофазным питанием 220 В мощностью 1,5–3 кВт: они поднимают грузы до 800 кг на высоту до 40 м. Для автомобилей в условиях российских грунтовых дорог выбирают лебёдку с тяговым усилием не менее 1,5 массы автомобиля. Регулярное обслуживание включает смазку барабана, проверку состояния троса и регулировку тормоза. Трос бракуют при обнаружении обрывов более 5% проволок на длине одного шага свивки.
Безопасность при работе с лебёдкой
Тяговый трос или канат нельзя эксплуатировать со скрутками и узлами: в таких местах прочность снижается на 30–40%. Перед включением лебёдки необходимо убедиться, что люди находятся за пределами опасной зоны, равной длине троса. При намотке нужно следить за равномерной укладкой витков: перехлёст или выпрыгивание витков приводит к резкому изменению тягового усилия и может стать причиной аварии. Электрические лебёдки подключают к заземлённой сети с автоматическим выключателем нужного номинала. В России эксплуатация грузоподъёмных лебёдок на объектах повышенной опасности регламентируется Федеральными нормами и правилами в области промышленной безопасности, принятыми Ростехнадзором.
