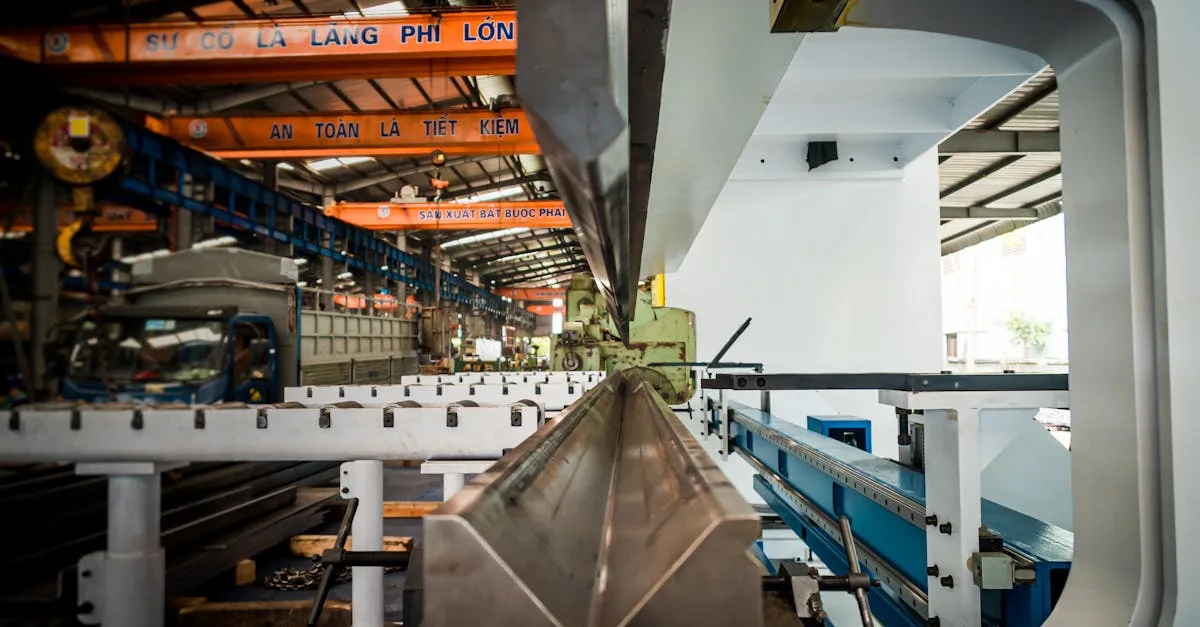

Как работает листогибочный станок: принцип гибки металла по этапам
Листогибочный станок (листогиб) деформирует листовой металл в холодном состоянии, формируя угловые, П-образные, Z-образные и более сложные профили без сварки и нагрева заготовки. Оборудование применяется в производстве вентиляционных коробов, кровельных элементов, корпусов оборудования, мебельного металла и строительных конструкций. Принцип основан на упруго-пластической деформации материала под воздействием пуансона и матрицы.
Конструкция листогиба
Основные узлы листогибочного пресса: станина с нижней балкой (столом), верхняя балка (ползун) с приводом, пуансон, матрица и система управления. Пуансон крепится к ползуну и имеет рабочий радиус, соответствующий внутреннему радиусу изгиба. Матрица закреплена на столе и имеет V-образный или P-образный паз; ширина паза матрицы выбирается как 6–12 толщин листа. Привод ползуна бывает механическим, гидравлическим или электрическим сервоприводом. Гидравлические прессы-листогибы с усилием от 40 до 1000 тонн и длиной балки 1–8 метров составляют большинство промышленного парка в листообрабатывающих цехах.
Этапы гибки листового металла
Первый этап: подготовка программы гибки. Оператор вводит в стойку ЧПУ геометрию детали: толщину материала, марку стали или алюминия, углы гибки, длины полок. Система автоматически рассчитывает компенсацию пружинения и выдаёт последовательность переходов. Пружинение возникает из-за упругих свойств металла: после снятия нагрузки деталь частично распрямляется, поэтому пуансон должен зайти глубже расчётного угла на величину компенсации (обычно 1–4 градуса для стали).
Второй этап: установка инструментов. Подбирают пуансон с нужным радиусом и матрицу с соответствующей шириной паза. Набор секционных инструментов позволяет составлять комплекты для любой длины и формы заготовки. Точное позиционирование инструментов по оси балки фиксируется зажимами.
Третий этап: позиционирование заготовки. Листовая заготовка укладывается на стол и упирается в заднеупорные пальцы, которые на ЧПУ-листогибах перемещаются с точностью до 0,01 мм. Правильное базирование исключает перекос линии гиба относительно края листа.
Четвёртый этап: выполнение гибки. Ползун опускается, пуансон давит на лист и вдавливает его в паз матрицы. При воздушной гибке (наиболее распространённой) пуансон не касается дна паза матрицы; глубина хода определяет конечный угол. При гибке в упор пуансон прижимает лист к боковым стенкам матрицы, что даёт более точный угол, но требует значительно большего усилия.
Пятый этап: контроль первой детали. Угол гиба проверяется угломером или лазерной измерительной системой. При отклонении оператор корректирует программу и выполняет повторный прогон.
Применение и типичные материалы
Листогибы обрабатывают листы из углеродистых и нержавеющих сталей, алюминиевых сплавов, меди и титана толщиной от 0,5 до 20 мм. Роботизированные листогибочные ячейки с манипулятором для подачи и съёма деталей обеспечивают производительность до 400–500 гибов в час. Отечественные предприятия используют оборудование Yangli, Amada и Trumpf, а также листогибы производства Воронежского завода тяжёлых механических прессов. Для серийного производства кровельных и фасадных элементов на отечественных заводах металлоконструкций популярны продольные листогибы с гибочной балкой длиной 2–4 метра.
