Как работает муфельная печь: принцип действия и этапы нагрева
Муфельная печь работает по принципу косвенного нагрева: нагревательные элементы расположены снаружи жаростойкой камеры-муфеля, а внутри создаётся чистая высокотемпературная среда без контакта с продуктами горения. Это позволяет проводить обжиг, отжиг, закалку и спекание материалов с точным контролем температуры.
Устройство муфельной печи

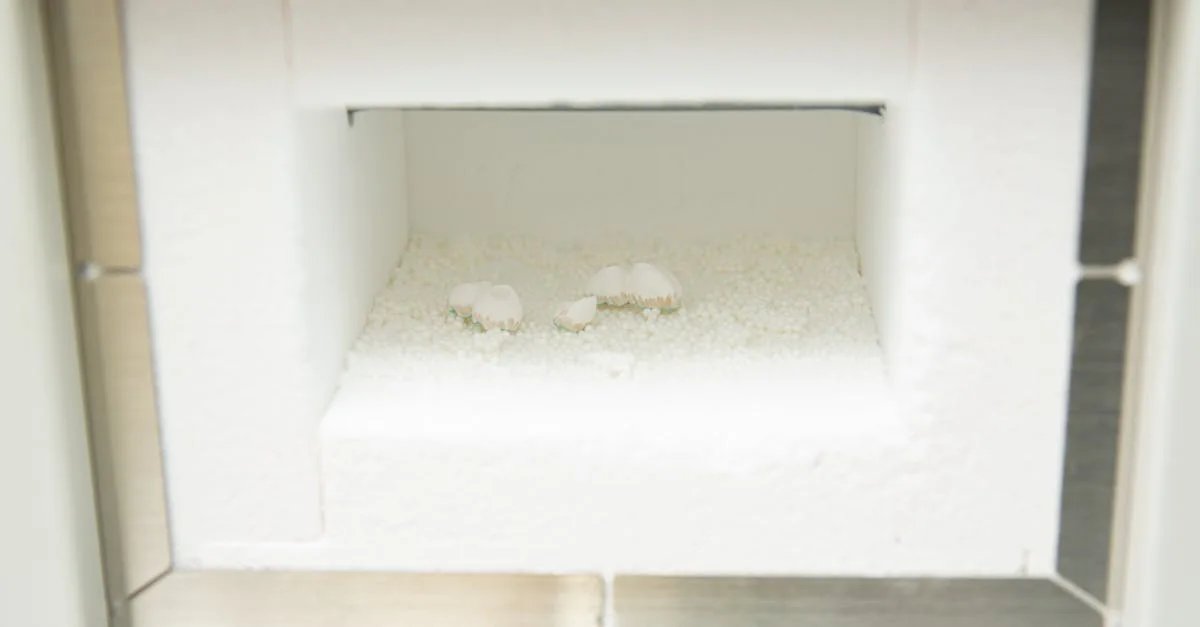

Основа конструкции: муфель, то есть внутренняя камера из керамики или кварца. Он герметично отделяет рабочее пространство от нагревательных элементов. По периметру муфеля располагаются спирали или карбид-кремниевые стержни, через которые пропускается электрический ток. Внешний корпус выполнен из листовой стали и покрыт слоем теплоизоляции: шамотным кирпичом или минеральной ватой. Дверца оснащена уплотнителем для удержания тепла внутри.
Температура фиксируется термопарой, вмонтированной в стенку камеры. Сигнал с термопары поступает на регулятор, который включает и отключает нагрев, удерживая заданное значение с погрешностью 1-5 °C. Современные модели оснащаются программируемыми контроллерами с возможностью задать несколько ступеней нагрева и выдержки.
Этапы работы печи
Первый этап: разогрев. После включения ток проходит через нагревательные элементы, они раскаляются и передают тепло стенкам муфеля через излучение и конвекцию. Камера постепенно выходит на рабочую температуру. Скорость подъёма температуры регулируется программой: резкий нагрев опасен для хрупких материалов и самого муфеля.
Второй этап: выдержка. Когда температура достигает заданного значения, контроллер переходит в режим поддержания. Нагреватели работают импульсами, компенсируя теплопотери через стенки. Продолжительность выдержки зависит от технологического процесса: при обжиге керамики она составляет от 30 минут до нескольких часов.
Третий этап: охлаждение. Печь отключается, и камера остывает естественным образом или по управляемой программе снижения температуры. Резкое охлаждение недопустимо для большинства материалов: металлы могут получить трещины, керамика лопнет. Для контролируемого охлаждения в дорогих моделях предусмотрен принудительный обдув.
Где применяются муфельные печи
В промышленности печи используют для термической обработки металлических деталей: закалки, отжига, нормализации стали. Закалка повышает твёрдость поверхности, отжиг снимает внутренние напряжения после механической обработки. В ювелирном деле муфельные печи применяют для обжига форм при литье по выплавляемым моделям и эмалирования изделий.
В лабораторной практике печи нужны для определения зольности топлива, сжигания органических образцов, синтеза керамических соединений. Стоматологические лаборатории используют компактные муфельные печи для обжига фарфоровых коронок. В российском производстве стандартные модели SNOL и аналогичных марок охватывают диапазон от 1100 до 1300 °C и рассчитаны на объём камеры от 3 до 30 литров.
Технические характеристики и выбор модели
При выборе муфельной печи ориентируются на максимальную рабочую температуру, объём камеры и точность регулирования. Для обжига керамики достаточно 1100 °C, для спекания твёрдых сплавов нужно 1400-1600 °C. Объём камеры подбирается под габариты обрабатываемых изделий с запасом 20-30%, чтобы обеспечить равномерный прогрев. Точность термопары класса S или B составляет ±1-2 °C, что достаточно для большинства технологических процессов. Мощность бытовых и лабораторных моделей начинается от 1,5 кВт, промышленных установок достигает 30 кВт и выше.
