Как работает нивелир: принцип измерения высот и применение на стройке
Нивелир работает по принципу горизонтального визирного луча: прибор создаёт или задаёт строго горизонтальную линию прицеливания, а оператор считывает по рейке, насколько одна точка местности выше или ниже другой. Именно так строители проверяют уклоны фундаментов, прокладывают коммуникации и выверяют горизонтальность полов.
Устройство оптического нивелира
Классический оптический нивелир состоит из нескольких ключевых узлов. Зрительная труба с объективом и окуляром увеличивает изображение рейки в 20–40 раз. Цилиндрический или круглый уровень фиксирует горизонтальность прибора: когда пузырёк уровня стоит в центре, ось вращения инструмента строго вертикальна, а визирный луч горизонтален. Подъёмные винты на подставке позволяют точно вывести пузырёк в ноль.
В корпусе находится компенсатор: специальный маятниковый механизм, который автоматически удерживает визирный луч горизонтальным при небольших наклонах прибора до 10–15 угловых минут. Именно благодаря компенсатору современные нивелиры называют самоустанавливающимися: достаточно грубо выставить прибор по круглому уровню, а точную горизонталь компенсатор обеспечит сам.
Как работает нивелир: этапы измерения

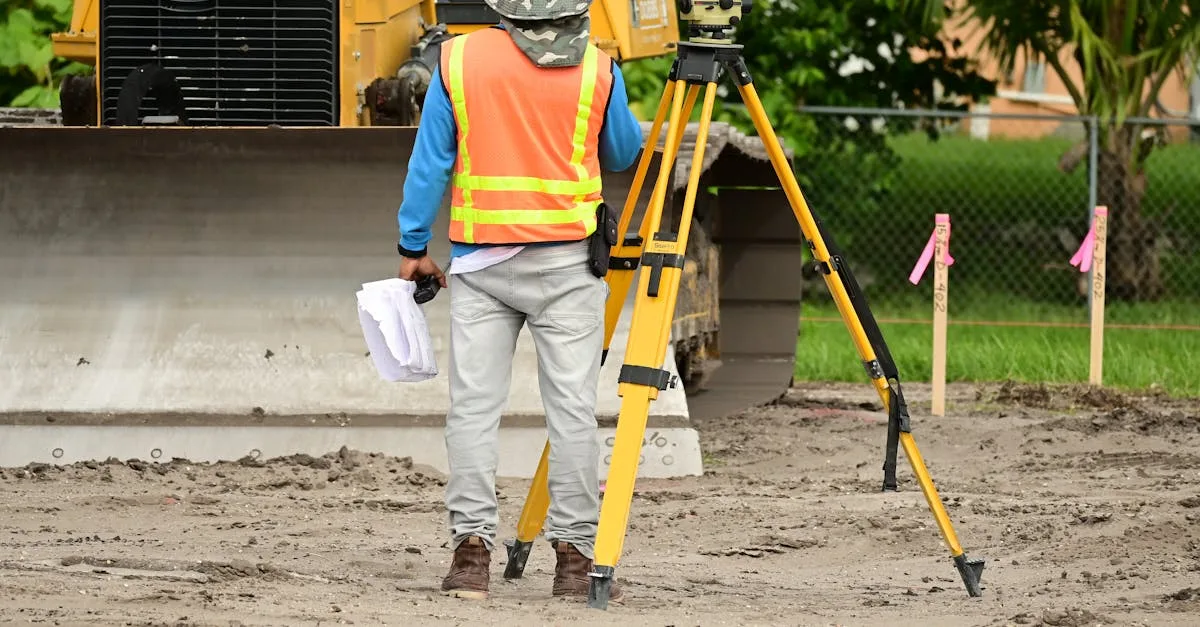

Первый этап: установка. Нивелир монтируют на штатив между двумя измеряемыми точками, закрепляют и грубо горизонтируют по круглому уровню, вращая подъёмные винты. Второй этап: наведение на рейку. Рейка представляет собой складную или телескопическую линейку длиной 3–5 метров с сантиметровой и миллиметровой разметкой. Её вертикально устанавливают на точку А, оператор наводит трубу и снимает отсчёт.
Третий этап: перестановка рейки. Не двигая прибор, рейку переносят на точку Б и снимают второй отсчёт. Разность двух отсчётов это превышение между точками. Если на точке А отсчёт составил 1 420 мм, а на точке Б: 0 870 мм, превышение равно 550 мм: точка Б выше точки А на 55 сантиметров.
Четвёртый этап: контроль. Для проверки измерение повторяют в обратном направлении. Допустимое расхождение прямого и обратного хода зависит от класса нивелирования: для строительных работ оно обычно не превышает 10 мм на 1 км хода, для высокоточных геодезических работ: 0,5 мм на 1 км.
Цифровые и лазерные нивелиры: отличие от оптических
Цифровой нивелир считывает отсчёт автоматически по штрихкодовой рейке, исключая ошибку наблюдателя и ускоряя работу: один цикл измерения занимает около 3 секунд против 30–60 секунд у оптического прибора. Точность цифровых моделей достигает 0,3 мм на 1 км, что используется при строительстве высотных зданий и мостов.
Лазерный уровень, который часто путают с нивелиром, работает по другому принципу: он проецирует лазерную плоскость или луч на стены и потолок. Это удобно для внутренней отделки, но точность лазерного уровня значительно ниже геодезического нивелира. Для разметки помещения площадью до 50 кв. м лазерный уровень вполне достаточен, однако для строительства фундамента или прокладки канализации с заданным уклоном применяют именно геодезический нивелир с рейкой.
