Как работает осциллограф: принцип визуализации электрических сигналов
Осциллограф — измерительный прибор, который преобразует электрический сигнал в наглядный график зависимости напряжения от времени. На экране видна форма волны: синусоида сетевого тока, прямоугольные импульсы цифровой логики или сложный составной сигнал. Без осциллографа невозможно диагностировать неисправности электроники, настраивать усилители и проверять работу микроконтроллеров.

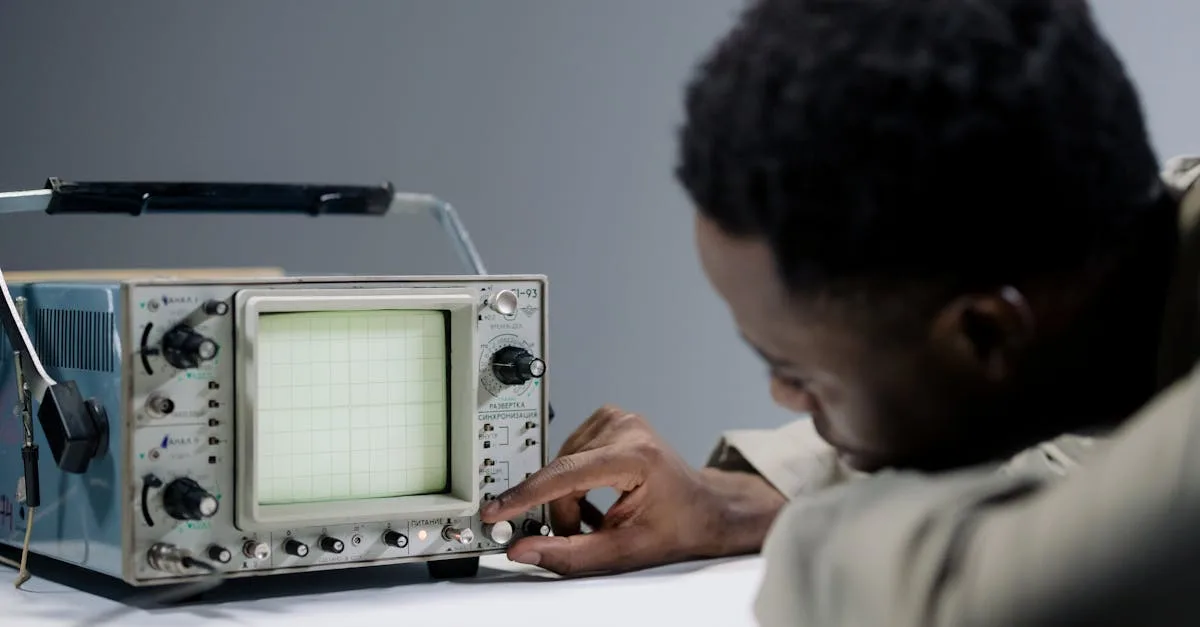

Аналоговый осциллограф: луч на экране
В аналоговом осциллографе входной сигнал поступает на вертикальные отклоняющие пластины электронно-лучевой трубки. Электрический луч отклоняется пропорционально мгновенному напряжению сигнала. Одновременно генератор развёртки перемещает луч по горизонтальной оси с постоянной скоростью, воспроизводя ось времени. Взаимодействие двух отклонений рисует осциллограмму на люминофорном экране. Для получения устойчивой картины схема синхронизации запускает развёртку в строго определённый момент сигнала, например на переднем фронте импульса. Аналоговые осциллографы обеспечивают полосу пропускания от 20 МГц до нескольких сотен мегагерц и ценятся за реальное время отображения без задержки, однако плохо подходят для захвата одиночных или нерегулярных событий.
Цифровой осциллограф: оцифровка и память
Современные цифровые осциллографы (DSO) работают иначе. Аналого-цифровой преобразователь (АЦП) с частотой дискретизации от 1 гигасэмпла в секунду и выше оцифровывает входной сигнал и записывает числовые значения в буферную память. Затем процессор обрабатывает массив данных и строит изображение на ЖК-экране. Благодаря памяти прибор способен сохранять одиночные события, сравнивать несколько записей и автоматически измерять параметры: частоту, период, амплитуду, скважность и фронты импульсов. Полоса пропускания профессиональных моделей достигает нескольких гигагерц, что необходимо при работе с высокочастотными цифровыми интерфейсами. Бюджетные учебные осциллографы с полосой 50-100 МГц стоят от 5000 рублей и подходят для большинства задач ремонта бытовой техники и разработки устройств на микроконтроллерах.
Пробники и входные цепи
Осциллограф подключается к исследуемой схеме через пробник. Стандартный пробник с делителем 1:10 вносит входное сопротивление 10 МОм и входную ёмкость около 15 пФ, что минимально нагружает схему. Деление снижает измеряемое напряжение в 10 раз, зато позволяет работать с сигналами до 300 В. Перед работой пробник компенсируют с помощью встроенного калибровочного генератора прямоугольных импульсов: форма меандра на экране подтверждает, что ёмкость пробника скомпенсирована правильно. Дифференциальные пробники используют там, где нужно измерить напряжение между двумя точками, ни одна из которых не является общим проводом. Токовые пробники на основе трансформатора Роговского позволяют измерять импульсные токи в сотни ампер без разрыва цепи.
Применение в производстве и ремонте
В российских сервисных центрах осциллограф входит в обязательный набор оборудования. При ремонте блоков питания прибор позволяет проверить форму выходного напряжения и выявить пульсации, которые мультиметр не показывает. При разработке промышленной автоматики на предприятиях осциллограф используют для анализа сигналов датчиков, диагностики шин CAN и RS-485, проверки ШИМ-сигналов управления двигателями. В учебных лабораториях технических университетов осциллограф является базовым прибором с первого курса. Смешанные сигнальные осциллографы (MSO) совмещают аналоговые каналы с логическим анализатором на 16-32 канала, что упрощает одновременную отладку аналоговой и цифровой частей схемы.
