Как работает парктроник: принцип действия по этапам
Парктроник работает по принципу эхолокации: датчики испускают ультразвуковые импульсы, которые отражаются от препятствий и возвращаются обратно. Электронный блок управления измеряет время прохождения сигнала и вычисляет расстояние до объекта. Чем меньше дистанция, тем чаще звучит предупреждающий сигнал.
Из чего состоит система
Стандартный парктроник включает четыре основных компонента. Первый: ультразвуковые датчики: небольшие цилиндрические элементы, встроенные в бампер автомобиля. Обычно устанавливают от двух до восьми штук: четыре сзади и четыре спереди. Диаметр датчика составляет около 22 мм, угол обнаружения: от 90 до 120 градусов по горизонтали.
Второй компонент: электронный блок управления (ЭБУ), который получает сигналы от всех датчиков, обрабатывает их и принимает решение о предупреждении. Третий: звуковой зуммер или динамик, через который водитель слышит тональные сигналы. Четвёртый: дисплей или визуальный индикатор на приборной панели, показывающий расстояние до препятствия в виде шкалы или цифр.
Этапы работы при парковке
Система активируется автоматически при включении задней передачи или при скорости ниже 20 км/ч. Датчик испускает ультразвуковой импульс частотой около 40 кГц это выше порога слышимости человека, поэтому в режиме ожидания никакого звука нет. Импульс распространяется в воздухе со скоростью примерно 340 м/с и отражается от ближайшего препятствия.
Блок управления фиксирует время между отправкой и приёмом сигнала и по формуле вычисляет дистанцию: расстояние равно скорости звука, умноженной на половину времени пробега импульса. При расстоянии свыше 1,5 м сигнал молчит. На дистанции от 1,5 до 0,8 м зуммер подаёт редкие одиночные гудки. От 0,8 до 0,3 м: частые прерывистые сигналы. Менее 0,3 м: сплошной тон, требующий немедленной остановки.
Ограничения и точность измерений
Ультразвуковые датчики имеют так называемую «мёртвую зону»: объекты ближе 20–25 см система уже не различает, поскольку датчик не успевает переключиться из режима передачи в режим приёма. Именно поэтому критически важно останавливаться при непрерывном сигнале, не пытаясь приблизиться ещё.
На точность влияет температура воздуха: при морозе скорость звука снижается, и блок управления вносит температурную поправку через встроенный сенсор. Дождь и снег ухудшают работу датчиков: капли воды создают ложные отражения. Грязь на поверхности датчика экранирует ультразвук, поэтому парковочные сенсоры нужно регулярно протирать.
Современные доработки системы

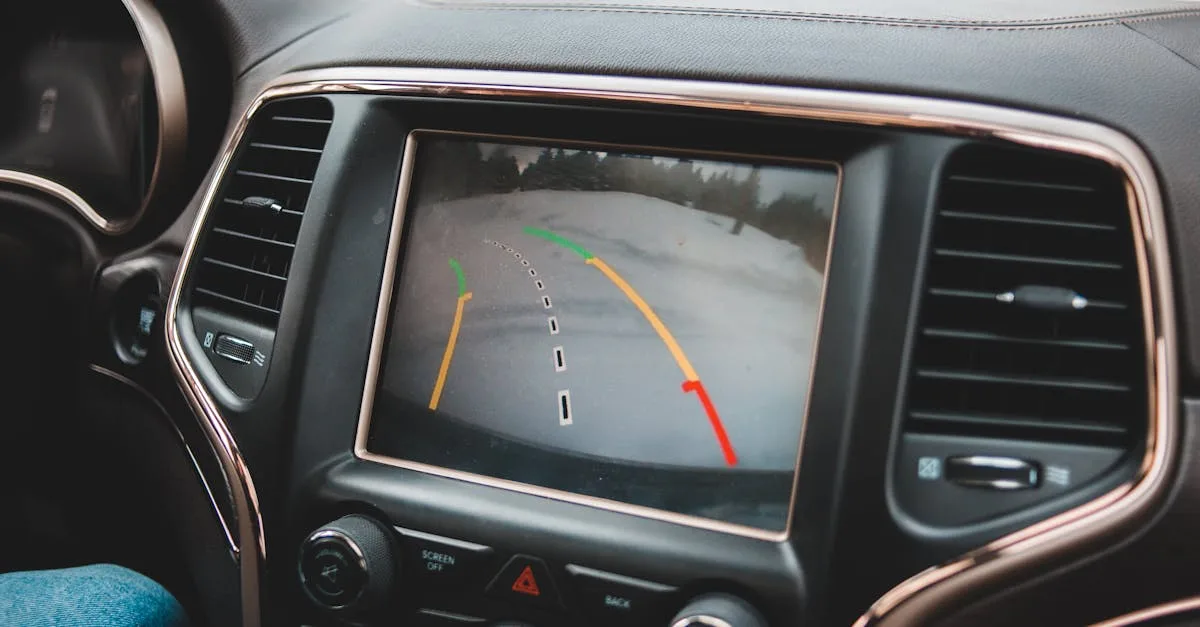

В современных автомобилях парктроники объединяют с камерой заднего вида, формируя единый интерфейс на центральном экране. Часть производителей дополняет ультразвуковые датчики радарными модулями, которые работают при скорости до 30 км/ч и расширяют угол обзора. Системы автоматической парковки, доступные в ряде российских автосалонов с 2020-х годов, используют тот же принцип, но ЭБУ самостоятельно управляет рулём и педалями, пока водитель только контролирует ситуацию.
