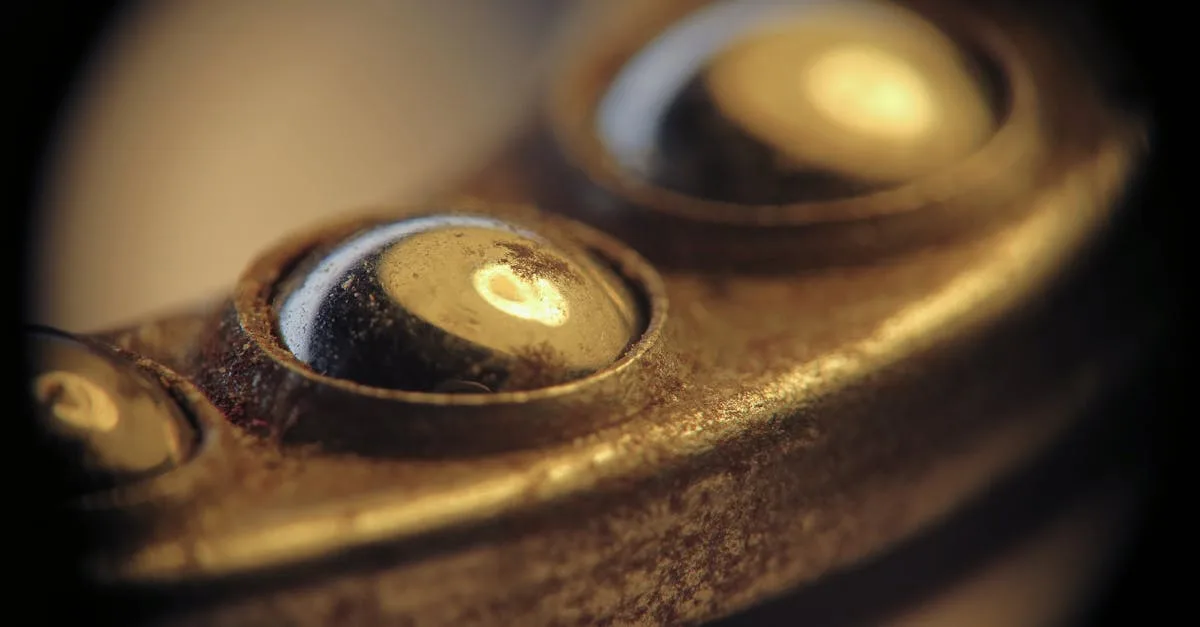

Как работает подшипник качения: принцип действия и устройство
Подшипник качения это опора вращающегося вала, в которой трение скольжения заменено трением качения. Между двумя кольцами расположены шарики или ролики, которые катятся, а не скользят, снижая потери энергии в 5–10 раз по сравнению с подшипниками скольжения. Именно поэтому подшипники качения применяются практически в любой технике: от велосипедов и электродвигателей до станков и автомобильных ступиц.
Из чего состоит подшипник качения
Конструкция стандартного подшипника качения включает четыре основных элемента. Наружное кольцо (обойма) крепится в корпусе механизма и остаётся неподвижным. Внутреннее кольцо насаживается на вал и вращается вместе с ним. Между кольцами расположены тела качения: шарики, цилиндрические, конические или сферические ролики, а также игольчатые элементы. Сепаратор удерживает тела качения на равном расстоянии друг от друга, не позволяя им соприкасаться и создавать дополнительное трение.
Дорожки качения: специальные канавки на внутренней поверхности обоих колец. Их точная форма определяет, какие нагрузки выдерживает подшипник: радиальные (перпендикулярные оси вала), осевые (вдоль оси) или комбинированные. Размеры подшипников стандартизированы: в России действует ГОСТ 3478, который устанавливает единую систему обозначений, совместимую с международным стандартом ISO 15.
Как происходит качение и почему снижается трение
Когда вал начинает вращаться, внутреннее кольцо увлекает тела качения. Шарики или ролики катятся по дорожкам, почти не проскальзывая. Коэффициент трения качения для стального шарика по стальной дорожке составляет около 0,001–0,005, тогда как у подшипника скольжения без смазки он достигает 0,1 и более.
Смазка играет ключевую роль: консистентная смазка (например, литол-24 или ШРУС-4) создаёт тончайшую масляную плёнку между шариком и дорожкой, снижая износ металла и отводя тепло. Перегрев из-за недостатка смазки: главная причина преждевременного выхода подшипника из строя. При температуре свыше 120 °C смазка начинает разлагаться, что ускоряет разрушение дорожек.
Виды подшипников качения и их применение
Шариковые радиальные подшипники (наиболее распространённый тип: серия 6000 по ГОСТ) воспринимают преимущественно радиальные нагрузки и применяются в электродвигателях, вентиляторах, насосах. Роликовые конические подшипники воспринимают комбинированные нагрузки и устанавливаются в ступицах колёс автомобилей и редукторах. Упорные шариковые подшипники рассчитаны только на осевые нагрузки и используются в домкратах и вертикальных валах. Сферические самоустанавливающиеся подшипники компенсируют перекос оси вала и востребованы в сельскохозяйственной технике и конвейерах.
На российском рынке крупнейшими производителями подшипников остаются Самарский и Вологодский подшипниковые заводы, выпускающие более 600 типоразмеров. Ресурс качественного промышленного подшипника при правильных условиях эксплуатации составляет от 10 000 до 100 000 часов работы.
Признаки износа и обслуживание
Неисправный подшипник качения выдаёт себя характерным гулом или хрустом при вращении, повышенным нагревом узла, а также люфтом вала. Вибродиагностика: стандартный метод контроля состояния подшипников на промышленных предприятиях: специальный прибор фиксирует частотный спектр вибрации и выявляет дефект задолго до полного разрушения. Своевременная замена смазки и контроль посадочных натягов позволяют вдвое увеличить срок службы подшипникового узла.
