Как работает приточная вентиляция: принцип подачи свежего воздуха
Приточная вентиляция работает по принципу принудительной подачи наружного воздуха в помещение. Вентилятор нагнетает воздух через воздухозаборник, фильтрующий блок и, при необходимости, через калорифер или рекуператор, после чего распределяет его по каналам и выпускает через решётки или диффузоры. Избыточное давление вытесняет отработанный воздух через вытяжные каналы или инфильтрацию через ограждающие конструкции.
Основные узлы приточной установки
Воздухозаборная решётка размещается снаружи здания в месте с минимальным загрязнением: на высоте не менее 2 метров от земли, вдали от парковок и мусорных площадок. За ней расположен обратный клапан, который предотвращает поступление холодного воздуха при остановке вентилятора. Фильтрующий блок включает последовательно фильтр грубой очистки класса G4 и, в более качественных системах, фильтр тонкой очистки класса F7 или F9. Вентиляторный агрегат создаёт давление от 100 до 400 Па в зависимости от протяжённости сети каналов. Шумоглушитель снижает аэродинамический шум до нормативных 35–45 дБА в жилых помещениях.
Нагрев воздуха: электрический калорифер и рекуператор
В холодный период наружный воздух необходимо подогревать до комфортных 18–22 градусов Цельсия. Электрический калорифер нагревает воздух напрямую с КПД около 98%, однако требует значительных затрат на электроэнергию. Для здания с расходом воздуха 500 куб. м в час при разности температур в 30 градусов потребуется калорифер мощностью около 5 кВт. Рекуператор (пластинчатый или роторный) передаёт тепло от вытяжного воздуха приточному без их смешивания. КПД роторного рекуператора достигает 75–85%, пластинчатого перекрёстного типа составляет 50–65%. Применение рекуперации снижает расходы на подогрев воздуха в 2–4 раза.
Распределение воздуха по помещениям

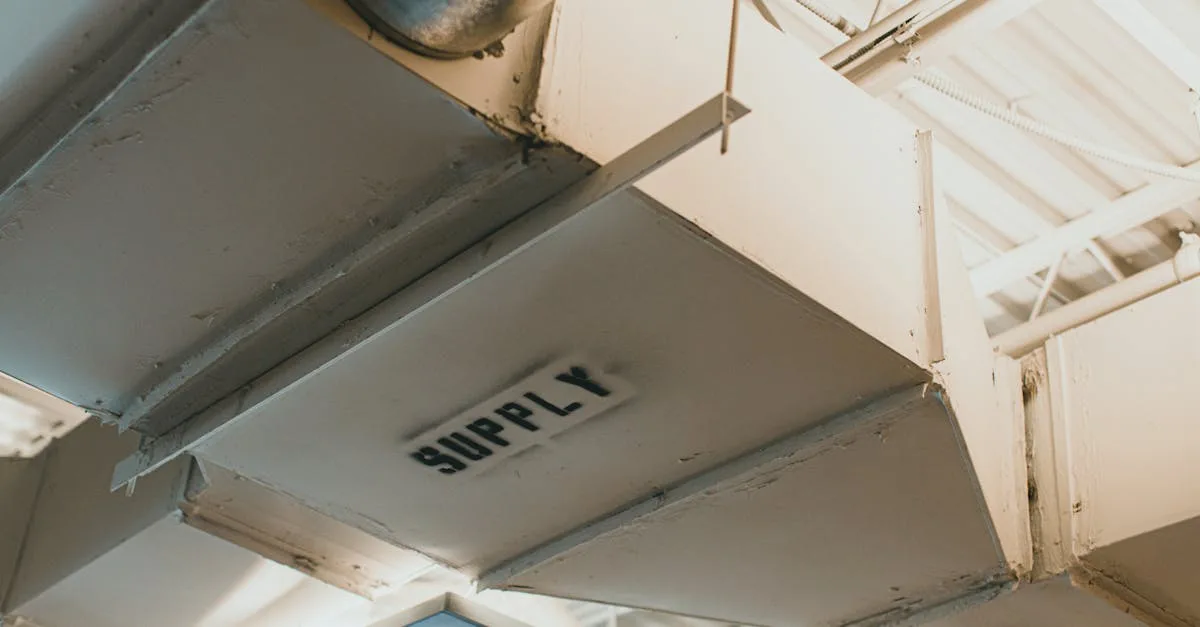

От центральной установки воздух транспортируется по сети воздуховодов из оцинкованной стали или полипропилена круглого или прямоугольного сечения. Скорость воздуха в магистральных каналах составляет 4–8 м/с, в ответвлениях к решёткам снижается до 1,5–3 м/с для уменьшения шума. Расчётный воздухообмен в жилых помещениях по российским нормам СП 60.13330 составляет не менее 30 куб. м в час на одного постоянно пребывающего человека. Воздухораспределители (диффузоры, решётки) устанавливаются в потолке или стенах и формируют правильную картину воздушных потоков, исключая сквозняки.
Управление и автоматизация
Современные приточные установки оснащаются контроллерами с датчиками CO2, температуры и влажности. При превышении концентрации углекислого газа выше 1000 ppm автоматика увеличивает производительность вентилятора. Частотный преобразователь регулирует скорость двигателя в диапазоне 20–100%, что позволяет снизить потребление электроэнергии до 50% в режиме частичной нагрузки по сравнению с постоянной работой на полной мощности. Режим обходного байпаса летом подаёт наружный воздух напрямую, минуя секцию нагрева.
