Как работает шаговый двигатель: принцип действия по этапам
Шаговый двигатель это электрический двигатель, ротор которого поворачивается не непрерывно, а фиксированными угловыми шагами при подаче каждого управляющего импульса. Типичный шаг составляет 1,8 градуса (200 шагов на оборот), что обеспечивает точное позиционирование без датчиков обратной связи.
Почему шаговый двигатель так востребован

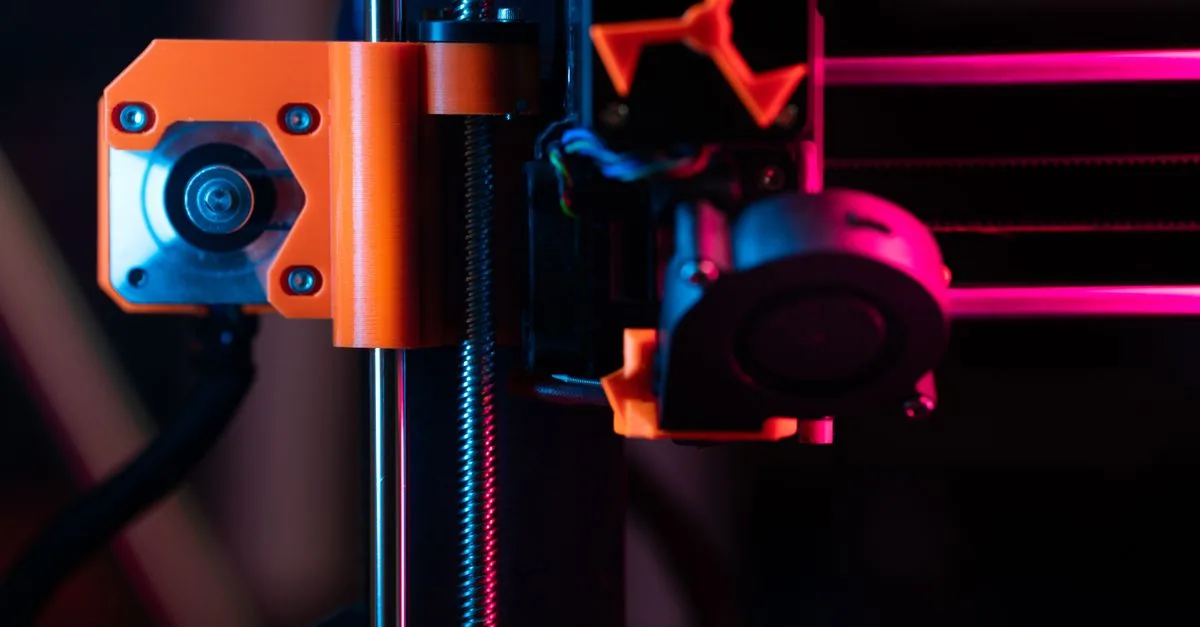

Главное достоинство шагового двигателя: открытый контур управления: контроллер знает точное положение вала, просто считая поданные импульсы, без энкодера. Это упрощает конструкцию и снижает стоимость системы. Шаговые двигатели применяются в 3D-принтерах, станках с числовым программным управлением (ЧПУ), плоттерах, промышленных манипуляторах, принтерах и сканерах. В российских производствах компонентов электроники и приборостроении шаговые приводы остаются одним из базовых решений для позиционирующих систем.
Как работает шаговый двигатель: этапы процесса
Первый этап: строение ротора и статора. Статор шагового двигателя содержит несколько пар электромагнитных полюсов (обмоток), расположённых по окружности. Ротор, как правило, постоянный магнит или зубчатый цилиндр из магнитомягкого материала (гибридный тип). Число зубьев ротора и количество полюсов статора определяют величину шага.
Второй этап: возбуждение обмоток. Контроллер (драйвер) подаёт ток в обмотки статора в строго определённой последовательности. При полношаговом режиме одновременно активны одна или две обмотки. В полушаговом режиме количество шагов удваивается до 400 на оборот за счёт чередования возбуждения одной и двух обмоток. Режим микрошага (до 256 микрошагов на шаг) позволяет добиться плавного движения и позиционирования с точностью долей градуса.
Третий этап: притяжение ротора к активному полюсу. Когда обмотка обтекается током, она создаёт магнитное поле. Ближайший зуб или полюс ротора притягивается к возбуждённому полюсу статора и фиксируется в этом положении. Удерживающий момент возникает за счёт взаимодействия полей: именно он обеспечивает стояние вала под нагрузкой без дополнительного тормоза.
Четвёртый этап: смена возбуждения и следующий шаг. После переключения тока на следующую пару обмоток магнитное поле статора смещается на величину шага. Ротор вслед за ним поворачивается на 1,8 градуса (или на значение микрошага). Повторяя переключения в заданной последовательности, контроллер вращает вал с нужной скоростью и в нужном направлении. Изменить направление можно, просто обратив порядок смены фаз.
Типы шаговых двигателей
Реактивные (переменного магнитного сопротивления) двигатели используют ротор из магнитомягкой стали без постоянных магнитов. Они дёшевы, но имеют малый удерживающий момент. Двигатели с постоянными магнитами дают больший момент на низких скоростях. Гибридные шаговые двигатели сочетают оба принципа: постоянный магнит внутри зубчатого ротора обеспечивает высокий удерживающий момент (до 10–20 Н·см в типоразмере Nema 17) и точность 1,8 градуса на шаг. Именно гибридные модели наиболее распространены в промышленности и любительском оборудовании.
Ограничения и особенности применения
При превышении допустимой нагрузки или скорости шаговый двигатель теряет синхронность и «пропускает» шаги, что нарушает позиционирование. Поэтому нагрузку рассчитывают с запасом по моменту, а рабочую скорость выбирают ниже максимальной. На высоких оборотах момент падает, поэтому для быстрых осей применяют серводвигатели с обратной связью. Драйвер должен соответствовать типу обмоток двигателя (биполярный или унинолярный) и обеспечивать нужный ток фазы.
