Как работает спидометр автомобиля: принцип измерения скорости

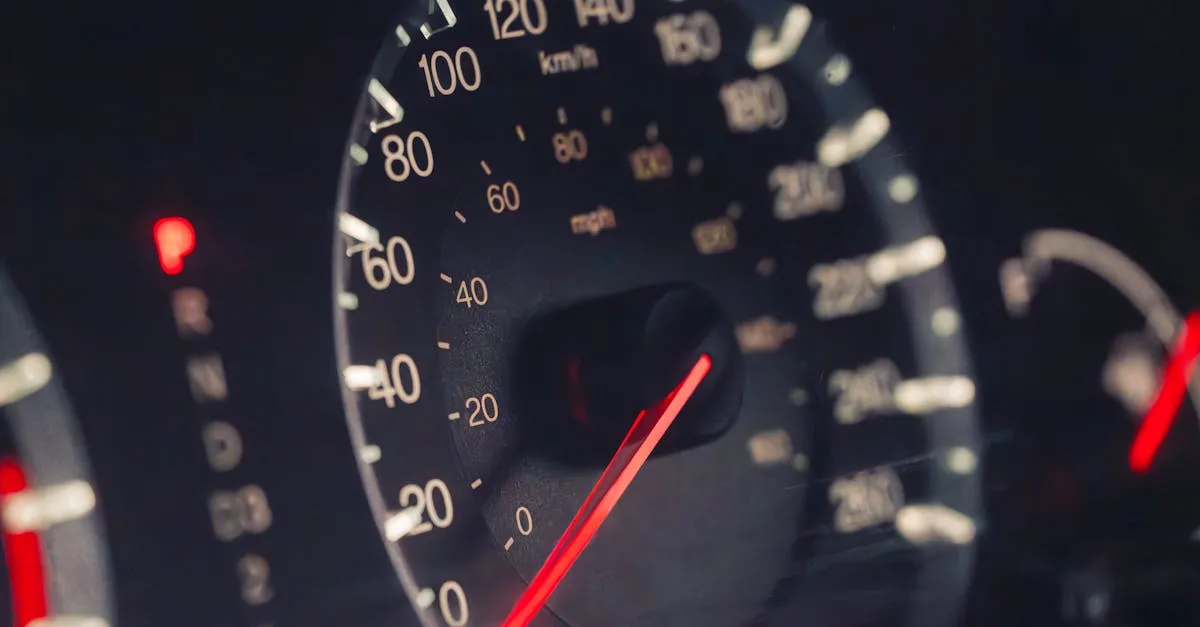

Спидометр автомобиля: прибор, который показывает текущую скорость движения в километрах в час. Принцип его работы основан на связи между скоростью вращения ведущих колёс и реальной скоростью автомобиля: зная диаметр колеса и считая обороты за единицу времени, прибор вычисляет пройденный путь и скорость. На современных автомобилях эту функцию выполняет электронная система, на старых: механический кабельный привод.
Механический спидометр: трос и магнит
В механических спидометрах, которые массово ставились на отечественные автомобили вплоть до конца 1990-х годов, скорость передаётся от коробки передач к стрелочному указателю через гибкий трос. Один конец троса соединён с ведущим валом коробки передач, другой: со спидометром на панели приборов.
Внутри прибора трос вращает постоянный магнит. Вокруг магнита установлен алюминиевый диск-картушка, которая не закреплена жёстко, а удерживается возвратной пружиной. Вращающийся магнит индуцирует в диске вихревые токи, которые создают собственное магнитное поле, взаимодействующее с полем постоянного магнита. Диск начинает поворачиваться, преодолевая сопротивление пружины. Чем быстрее вращается магнит (то есть чем выше скорость автомобиля), тем сильнее отклоняется диск и связанная с ним стрелка. Одометр в таком приборе представляет собой набор шестерёнчатых счётчиков, которые суммируют обороты троса и переводят их в километры пробега.
Электронный спидометр: датчики и блок управления
На современных автомобилях механический трос полностью заменён электронной системой. Датчик скорости, как правило, устанавливается на коробке передач или ступице колеса. Наиболее распространены датчики Холла: они реагируют на прохождение зубьев металлического ротора, генерируя прямоугольные электрические импульсы. Частота импульсов пропорциональна скорости вращения колеса.
Блок управления двигателем (ЭБУ) подсчитывает число импульсов в секунду и, зная передаточное число главной передачи и радиус колеса, вычисляет скорость. Сигнал передаётся на щиток приборов, где шаговый электродвигатель отклоняет стрелку или электронный дисплей отображает цифровое значение. Датчик скорости одновременно используется системами ABS, ESP и адаптивного круиз-контроля, что делает его одним из ключевых элементов электронной безопасности автомобиля.
Погрешность показаний и юридический контекст
Спидометр не обязан показывать абсолютно точную скорость. По европейским стандартам (применяемым и при сертификации автомобилей в России) прибор не должен занижать реальную скорость, однако допускается завышение до 10% плюс 4 км/ч. Это означает, что при реальных 100 км/ч спидометр может показывать до 114 км/ч. Автопроизводители намеренно закладывают небольшое завышение, чтобы водитель не получил штраф из-за погрешности прибора.
Показания спидометра зависят также от диаметра шин: установка резины с другим профилем изменяет длину окружности колеса. При замене штатных шин 195/65 R15 на 215/55 R16 реальная скорость при показании прибора 100 км/ч вырастет примерно на 1,5–2%. Именно поэтому после смены размерности шин рекомендуется проверить показания спидометра с помощью GPS-навигатора.
Цифровые спидометры и перспективы
Часть современных автомобилей оснащается проекционными дисплеями, выводящими скорость прямо на лобовое стекло. Такие системы используют те же сигналы от датчиков колёс, но дополнительно могут сопоставлять данные со спутниковой навигацией для повышения точности. GPS-спидометры, применяемые в навигаторах и смартфонах, в отличие от приборных, определяют скорость по смещению геопозиции за интервал времени и обычно показывают реальную скорость с погрешностью менее 1 км/ч при наличии устойчивого сигнала.
