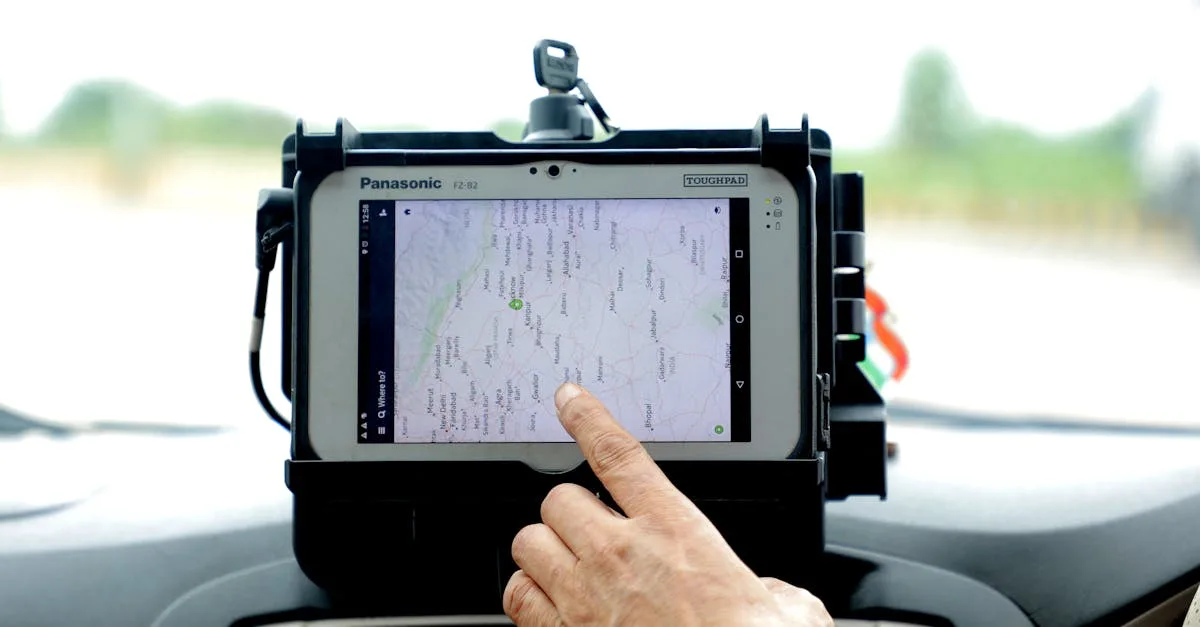

Как работает спутниковая навигация: сигнал из космоса до точки на карте
Как работает спутниковый навигатор? Приёмник вычисляет своё местоположение, измеряя время прохождения радиосигнала от нескольких спутников одновременно. Чем точнее часы и чем больше спутников в зоне видимости, тем выше точность координат: от нескольких метров в гражданских устройствах до сантиметров в профессиональных геодезических системах.
Спутниковая группировка и принцип триангуляции
Навигационная система глобального позиционирования включает не менее 24 активных спутников на шести орбитальных плоскостях на высоте около 20 200 км. Российская система ГЛОНАСС работает по схожему принципу и поддерживает группировку из 24 аппаратов. Каждый спутник непрерывно транслирует два вида данных: точное время по атомным часам и свои орбитальные координаты. Приёмник принимает сигналы от нескольких спутников и для каждого вычисляет задержку — время от отправки сигнала до получения. Поскольку радиоволны распространяются со скоростью света (около 300 000 км/с), задержка в одну миллисекунду соответствует расстоянию в 300 км. По расстоянию до трёх спутников можно найти точку пересечения трёх сфер в трёхмерном пространстве, то есть определить широту, долготу и высоту. Четвёртый спутник нужен для компенсации погрешности собственных часов приёмника.
Источники погрешности и методы их устранения
На точность позиционирования влияет несколько факторов. Ионосфера и тропосфера замедляют радиосигнал неравномерно в зависимости от температуры, влажности и солнечной активности. Многолучевое распространение возникает в городах, когда сигнал отражается от зданий и приходит с разных направлений. Для повышения точности применяется дифференциальная коррекция: наземные референсные станции с известными координатами вычисляют текущую погрешность системы и передают поправки всем приёмникам в радиусе нескольких сотен километров. В России сеть таких станций объединена в CORS-инфраструктуру Росреестра и обеспечивает сантиметровую точность для кадастровых и строительных работ.
Как сигнал превращается в отметку на карте
Получив координаты в системе WGS-84 (мировой геодезической системе отсчёта), устройство переводит их в пиксельные координаты на конкретной картографической проекции. Навигационные приложения хранят тайловые карты, разбитые на квадраты разного масштаба. При отображении маршрута алгоритм сопоставляет вычисленные координаты с ближайшими дорожными сегментами — этот процесс называется map matching. Именно он позволяет метке «прилипать» к дороге, а не скакать рядом с ней при незначительных погрешностях. Современные смартфоны дополнительно используют данные акселерометра, барометра и сигналы беспроводных точек доступа, чтобы сохранять точность в туннелях и закрытых помещениях, где спутниковый сигнал недоступен.
Применение в экономике и повседневной жизни
Спутниковые навигаторы встроены в логистику, точное земледелие, геодезию и мониторинг транспорта. В сельском хозяйстве России системы точного позиционирования позволяют тракторам двигаться с отклонением не более 2–3 см, сокращая перекрытие проходов и экономя топливо на 10–15%. В логистике маяки на контейнерах отслеживают цепочку поставок в режиме реального времени. Размер рынка телематики на основе спутниковой навигации в России оценивался в 2023 году более чем в 60 миллиардов рублей.
