Как работает УЗО (устройство защитного отключения): принцип действия и применение
УЗО, устройство защитного отключения, защищает людей от поражения электрическим током и предотвращает пожары, вызванные утечкой тока через повреждённую изоляцию. Прибор непрерывно сравнивает ток, входящий в нагрузку, с током, возвращающимся обратно. Если разница превышает пороговое значение (обычно 10 или 30 мА), УЗО разрывает цепь за 20–30 миллисекунд, что значительно быстрее, чем успевает сработать сердечно-сосудистая реакция на удар током.
Этап 1: измерение дифференциального тока
Сердце УЗО — дифференциальный трансформатор тока. Через его тороидальный магнитопровод продеты оба проводника: фазный и нулевой (в трёхфазных схемах все три фазы и ноль). При нормальной работе ток, текущий по фазному проводу к нагрузке, равен току, возвращающемуся по нулевому. Магнитные потоки, создаваемые этими токами, направлены навстречу друг другу и компенсируются. Результирующий поток в сердечнике равен нулю, ЭДС во вторичной обмотке не наводится, реле не срабатывает.
Этап 2: обнаружение утечки
Если человек касается фазного проводника, часть тока проходит через тело в землю, минуя обратный провод. Баланс токов нарушается: фазный ток становится больше нулевого на величину тока утечки. Разностный (дифференциальный) ток создаёт результирующий магнитный поток в сердечнике, который наводит ЭДС во вторичной обмотке измерительного трансформатора. Если ток утечки превышает номинальный отключающий ток прибора (IΔn), сигнал передаётся на пусковой орган. Именно поэтому УЗО на 30 мА считается безопасным для человека: ток через тело менее 30 мА вызывает неприятные ощущения, но не опасен для сердца.
Этап 3: отключение цепи
Пусковой орган УЗО усиливает слабый сигнал вторичной обмотки и воздействует на защёлку отключающего механизма. Пружина мгновенно размыкает контакты во всех полюсах одновременно. Стандарт МЭК 61008 и российский ГОСТ Р 51326.1 нормируют максимальное время отключения: при токе утечки, равном номинальному отключающему (30 мА), время не должно превышать 0,3 секунды; при пятикратном превышении (150 мА) — не более 0,04 секунды. Бытовые УЗО в реальности срабатывают за 0,02–0,05 секунды.
Типы УЗО и правила выбора
УЗО типа «AC» реагирует только на переменный дифференциальный ток. Тип «A» дополнительно обнаруживает пульсирующий постоянный ток утечки, характерный для стиральных машин, посудомоек и зарядных устройств с импульсными блоками питания. Тип «F» рассчитан на оборудование с частотными преобразователями. Для ванных комнат и кухонь по ПУЭ и СП 31-110 требуется УЗО с током утечки 10 мА; для остальных групп достаточно 30 мА. Номинальный ток УЗО должен быть не ниже тока автоматического выключателя, с которым оно работает в паре: если автомат на 25 А, УЗО берут на 40 А. УЗО не защищает от перегрузки и короткого замыкания, поэтому его всегда устанавливают в паре с автоматом или используют дифференциальный автомат, совмещающий оба устройства.
Проверка работоспособности

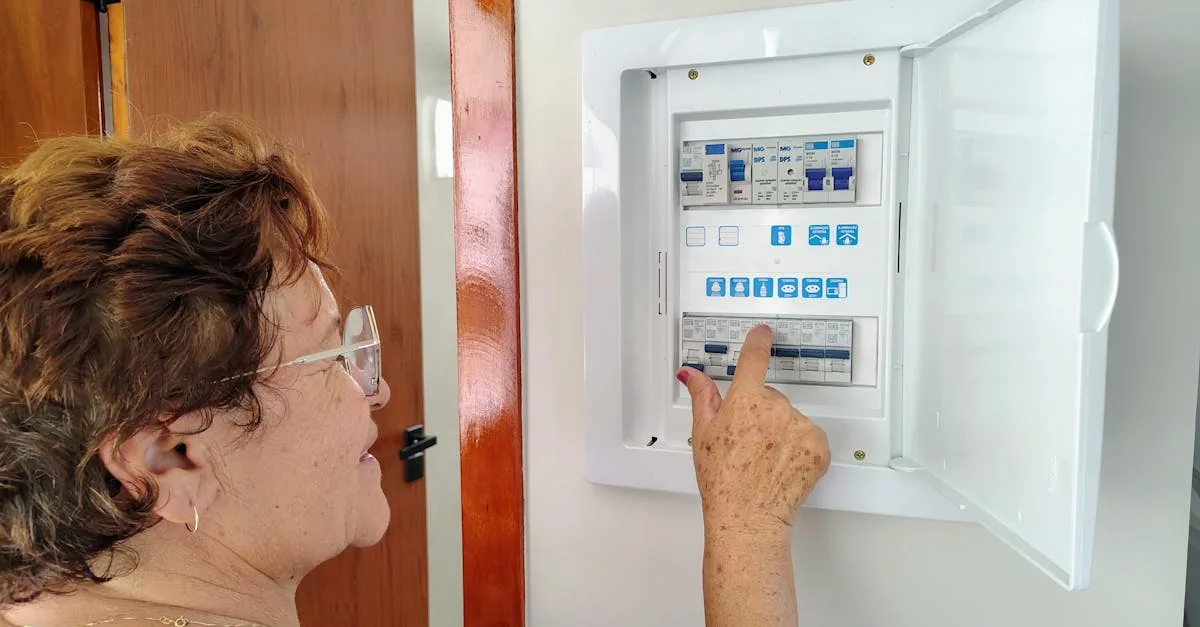

На корпусе каждого УЗО есть кнопка «Тест». Она подключает резистор, создающий искусственный ток утечки через нагрузку, имитируя неисправность. Нажатие кнопки должно мгновенно отключить прибор. По правилам технического обслуживания УЗО следует тестировать раз в три месяца. Если при нажатии кнопки отключение не происходит, прибор неисправен и подлежит замене.
