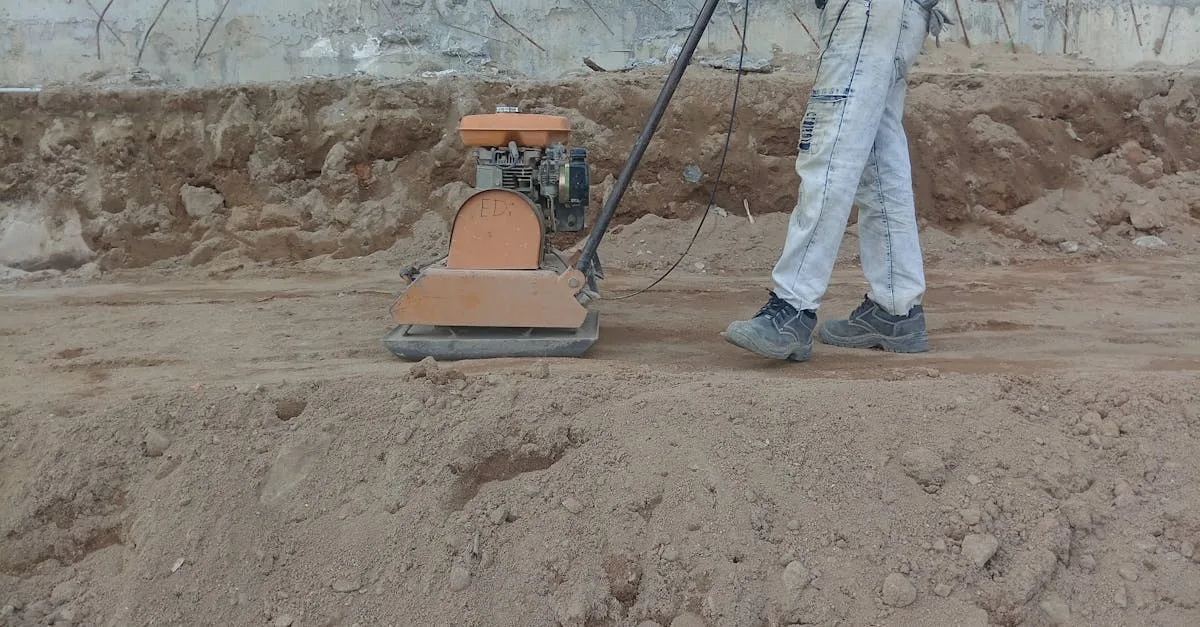

Как работает виброплита: принцип действия и этапы уплотнения грунта
Виброплита работает за счёт быстрого вертикального колебания рабочей платформы: дисбалансный вал с эксцентриками вращается с высокой частотой и создаёт центробежную силу, которая периодически давит плиту вниз. Каждый удар о поверхность уплотняет слой материала, выталкивая воздух из пор и сближая частицы между собой.
Устройство виброплиты
Конструкция состоит из двух основных узлов: верхней рамы с двигателем и нижней рабочей плиты. Двигатель через ременную или прямую передачу вращает эксцентриковый вал, закреплённый в блоке вибратора. Верхняя рама соединена с нижней плитой через амортизаторы-виброизоляторы, которые защищают двигатель от ударных нагрузок и снижают вибрацию, передающуюся на рукоятки оператора.
Рабочая плита изготавливается из стального листа толщиной 10-20 мм. Её площадь определяет давление на грунт: у лёгких моделей масса 60-90 кг, у тяжёлых строительных плит достигает 500-600 кг. Снизу плита может иметь рёбра жёсткости или резиновое покрытие для работы на деликатных основаниях — брусчатке или тротуарной плитке.
Принцип уплотнения по этапам
На первом этапе виброплиту устанавливают на подготовленный слой материала и запускают двигатель. Эксцентрики начинают вращаться и создают центробежную силу, которая направлена вниз в нижней точке вращения. Нижняя плита ударяет о поверхность с частотой 60-100 Гц у большинства профессиональных моделей.
На втором этапе удары разжижают верхний слой грунта или сыпучего материала: частицы теряют взаимное сцепление и перегруппировываются в более плотную упаковку. Одновременно вибрация распространяется вглубь массива, уплотняя слой до 30-50 см в зависимости от массы плиты и характеристик материала.
Третий этап — продвижение вперёд. За счёт наклона вибрационной силы под углом к вертикали реверсивные виброплиты могут двигаться как вперёд, так и назад. Угол наклона эксцентрикового вала регулирует направление движения. Однонаправленные модели всегда движутся вперёд, и оператор вручную разворачивает машину для обратного прохода.
Типы двигателей и сферы применения
Виброплиты оснащаются бензиновыми двигателями мощностью 4-13 л.с. или дизельными агрегатами. Бензиновые модели более распространены в частном строительстве и малом бизнесе из-за меньшей стоимости и простого обслуживания. Дизельные виброплиты экономичнее при длительной непрерывной работе и применяются в дорожном строительстве.
Электрические виброплиты на 220 В используют в закрытых помещениях: подвалах, тоннелях, складах при реконструкции полов. Они не выделяют выхлопных газов, но ограничены длиной кабеля и не подходят для влажных условий без специальной защиты.
В российском малом строительстве наиболее популярны виброплиты массой 70-120 кг с двигателем 5-6 л.с. Они справляются с трамбовкой обратной засыпки фундаментов, основания под тротуарную плитку и дорожки в слоях до 25 см. Тяжёлые плиты от 200 кг применяют при устройстве оснований под дороги и площадки с суглинистыми грунтами.
Правила безопасной работы
Оператор обязан работать в виброзащитных перчатках: вибрация, передающаяся на руки через рукоятки, при длительном воздействии вызывает вибрационную болезнь. Норма непрерывной работы с ручным виброинструментом составляет не более 40 минут в смену согласно санитарным требованиям. Перед запуском проверяют уровень масла двигателя и надёжность крепления болтов вибратора, так как ослабленный крепёж быстро разрушается при ударных нагрузках.
